新能源汽车电气安全及功能测试解决方案

来源:德国GMC-I汽车电子 发布时间:23-11-17 浏览:9 次

新能源汽车电气安全及功能测试解决方案

关键词:METRAHIT IM EDRIVE 新能源汽车电气安全测试 电动汽车等电位 电动汽车绝缘 R100标准 电机匝间短路测试

今天的混合动力和纯电动汽车高压系统由高达500V的储能电池供电,预期电压等级在未来以大约两倍的速度增长。商用车已经在使用这些技术,工作电压可达1000V。然而,只有60V DC和30V AC以下的电压在对人体有电气危害的地方被认为是安全的,这事关健康和生命,因为在电动汽车系统中产生的电压远超过这些安全限度,电动汽车的电气危害分析近年持续受到关注。欧盟已经发布了对制造商有约束力的指令,而制造商又准备了操作和工作指导书,以大限度地消除在新能源汽车使用过程中以及在生产、开发、维护和维修过程中由于高电能造成的危害。职业健康与安全指导方针规定了可接受的风险等级,大致对标家用电器和电动工具器的风险等级。

新能源汽车电气安全及功能测试解决方案

来自德国GMC INSTRUMENTSMETRAHIT IM E-Drive专为新能源电驱系统测试研发,

它将四种仪器功能集成一体:万用表、用于测试等电位接地的毫欧表、用于测量绝缘电阻的绝缘测试仪,以及用于测电机匝间短路的适配器COIL Adapter XTRA.

新能源汽车电气安全及功能测试解决方案

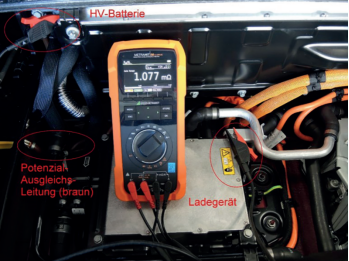

毫欧姆测量可以满足欧洲经委会R100法规规定的低要求为200mA测试电流,以及不高于1A的测试电流从而提高了测量的可靠性。由于材料和连接处的温差产生的热电压会影响测量结果,METRAHIT IM E-Drive配备了自动热电压补偿以提高测试精度。

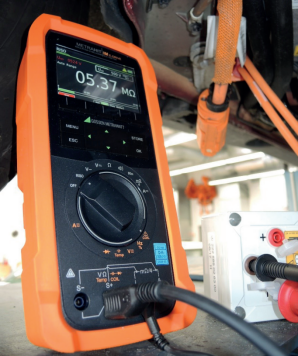

METRAHIT IM E-Drive搭配四线法测试原理的开尔文探针和开尔文夹确保可靠的接触,即使不刺穿待测物表面。绝缘电阻测试电压50、100、250、500、1000V可选。自动检测任何干扰电压并显示。

通过测试手柄上的启动/停止键可以操作本仪器,另外手柄上的STORE键可用于存储单个测量结果,非常实用方便。

新能源汽车电气安全及功能测试解决方案

除绝缘电阻测试外,METRAHIT IM E-Drive可借助极化指数(PI)和介电吸收比(DAR)来衡量材料的绝缘老化状态。另外,METRAHIT IM E-DRIVE本身也是一款真有效值四位半万用表,测量功能包括电压、电流、电阻、电容、连续性、二极管,频率,转速和占空比,以及搭配热电偶TC或PT100/1000传感器的温度测量。测量值可实时传输或测量数据存储于内存中通过蓝牙端口读出,电脑端软件 IZYTRONIQ软件和METRALOG手机应用程序可用于存储,可视化和进一步分析测量数据,以及生成测试报告。标配2A电流的USB充电插头,快充大容量锂电池确保仪器可以在任何地点方便使用。也可以使用市电供电确保仪器连续工作。仪器满足IEC 61010标准规定的CAT IV 600V / CAT III1000V电气安全等级。过载保护高可达600 V,绝缘电阻测试使用高质量保险丝保护仪器和用户安全。
