新能源汽车整车电气安全测试

新能源汽车整车电动汽车安全测试要求

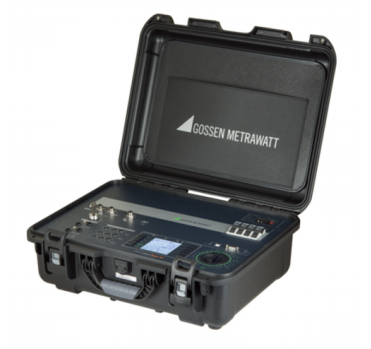

测量要求:根据IS06469/GB18384.3要求,绝缘测试至少500V测试电压或工作电压的1.5倍,两者取其大者,耐压测试(2U+1000) Vrms针对基本绝缘系统,另外需要用不小于1A的电流测等电位连续性, 电容耦合测试(0.2J能量和5mA漏电), 断电电压不大于60Vdc等测试。使用仪器:Profitest Prime AC综合电气安规测试仪

新能源汽车整车电动汽车安全测试要求

☆ 绝缘测试电压:50-1000V, 三种渐进方式可调绝缘

☆ 测试量程:Z大1.2GΩ

☆ 耐压测试:10-2.5KV

☆ 其他功能:等电位测量:1mΩ-20Ω(25A)

                      漏电流测试:1uA-16mA

                      RCD测试:跳闸时间和电流

                      环路电阻测试:1mΩ-9.99Ω(AC/DC

                      充电桩故障模拟

电位均衡+绝缘测试+电机线圈短路测试+万用表+记录仪

应用要求:UNECE R100 0.2A的电流, 至少5sec测试 ISO6469-3:2015<60Vdc的电压,及≤1A的电流, 至少5sec测试 GB 18384:2015<60Vdc的电压,及≥1A的电流, 测试5sec,其值不可超过 0.1Ω

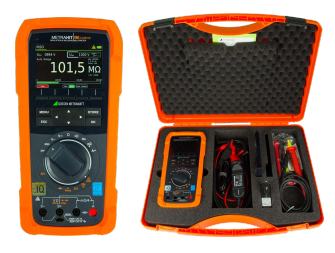

使用仪器:METRAHIT IM E-DRIVE绝缘微欧万用表

METRAHIT IM E-DRIVE绝缘微欧万用表

☆ 万用表/微欧表/绝缘表/线圈短路测试仪/记录仪五合一,专为新能源车研发

☆ 小电阻测试电流200mA/1A可选,Z小分辨率1uΩ

☆ 1000V绝缘电阻测试,量程高达3.1GΩ,可测极化指数和吸收比

☆ 彩色图形显示,蓝牙WLAN接口可选,数据记录保存和导出

☆ 选配Coil适配器可以测电机绕组短路情况

☆ 带迷你USB接口的背板锂电池,超长工作时间

METRAHIT IM E-DRIVE绝缘微欧万用表
