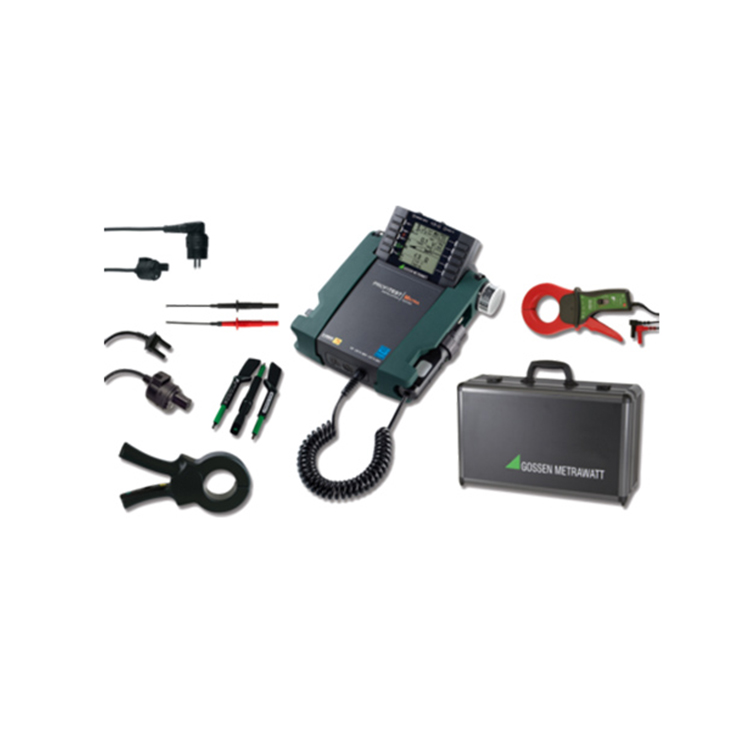

电气安装测试仪 PROFITEST M系列

PROFITEST M 系列专家级电气测试仪表

新的PROFITEST系列充电桩测试仪器为专业电工提供先进的通用测量工具。

根据IEC 60364-6的要求，该仪器能够执行所有测量，以测试电气系统中安全措施的有效性，并且符合VDE 0413/ DIN EN 61557的各个部分的规定。因此，它非常适用于固定电气装置的认证和定期测试。由于测量类别为CAT  IV，PROFITEST M系列为用户提供了高安全等级。

无论是用于私人，商业还是工业对象，PROFITEST M系列都可以向第三方证明其电气安装符合所有相关的法规，并且可靠运行。另外，测试结果可以传输到PC并记录，做为正确安装的验证。

在实际操作中，PROFITEST M系列的特点是操作极其简便，测试范围广泛。其先进的技术理念始终面向电气工程领域的日常工作。除了基本的标准测试外，该仪器还提供了许多额外的测量功能，可以使安装进行更严格测试，从而提供更可信的测试结果。

PROFITEST M系列充电桩测试仪的一个特殊优势是其智能化，符合人体工程学的设计。控制简单安全，可以从超大背光显示屏上方便地读取数据。丰富的配件为每项任务提供正确的连接选项。

PROFITEST M系列充电桩检定装置设定了仪器的新标准：节省时间，安全性和便利性，创新设计和符合人体工程学的操作理念相结合，使其成为任何电工的理想伴侣。

PROFITEST产品系列可在所有交流和三相电气系统中进行测试和测量，电压范 围为65至500 V，频率范围为15.4至420 Hz

PROFITEST M 系列充电设施测试仪器产品优势

PROFITEST – 多功能，面向未来

 直观的操作

 高效的工作

 符合标准的测试

 合规安全的报告

PROFITEST – 省时省钱

 适用于各种应用的单一测试仪器

 所有测量不需要麻烦的重新插入测量电缆

 多语言选择，可以在世界各地使用

PROFITEST – 10年使用期

 固件和标准可以根据标准不断更新升级

 高品质的产品和服务确保您的仪器使用周期10年

 标配DAkkS 计量报告

 提供仪器，软件，应用多方便的技术支持

PROFITEST – 快速简便的报告生成

 可级联的, 永不过时的软件设计理念

 基于不同用户和测试数据的现代化数据库管理理念

 基于测试系统层级的数据分类 – 从整个系统到单个测试点逐级分类保存数据

 快速轻松地生成合规安全报告

PROFITEST – 可信赖的测试测量数据

 通过旋转开关快速便捷的操作

 测试开始前预先设定好测试序列

 现场可以通过帮助键提升操作准确度

 测量等级: 600V CAT III/300V CAT IV

 4线法测量，无需对测试线进行补偿调零

PROFITEST M 系列汽车电气安全测试仪产品亮点：

■ 创新的国际化操作理念

通过旋钮和软键配合快速定位测试界 面，设置测试参数。

■ 友好的界面

不需要耗费时间重新插入测试线， 由 于采用编码插头设计，没有测试线混 淆风险

■ 先进的数据管理系统

综合数据管理概念与用户软件相结合， 包括客户和测量数据管理， 测试序列，报告生成等

■ PUSH-PRINT 功能

测量完成后，通过蓝牙/ USB传输测量值

■ 测试序列

为不同设备准备单独的测试序列，以便 快速可靠地测试机器和系统

■ 独特的存储概念

创建系统框架 - 客户，系统，设备，分 销商， RCD，IMD，RCM，电路，接地电 极，等电位连接点，操作设备和单个测 量点（IQ）

■ 通用接口

USB双向数据交换：连接条形码扫描仪 以及温度和湿度传感器，蓝牙/USB: Push-print 功能，蓝牙键盘

■ 应用广泛

丰富的配件和集成的可充电电池使测 量和测试变得简单，适用不同场景。

■ 坚固的设计

紧凑，抗冲击的箱体设计，可安装于测 试小车上，便于拖动和运输

测试可靠

电气系统

电气安全等级CAT IV

• 根据 IEC 60364-6 / EN 50110-1 测试保 护措施的有效性

• TN / TT / IT 系统的测量 • 用于保护和等电位连接导线的低电阻测量， 具有自动极性反转功能 VDE 0413-4 / DIN EN 61557-4

• 测量内部系统电阻和故障回路电阻，A 型 RCD 不跳闸

• 电压渐变输出的绝缘测量

• 测试 RCD 类型 A，AC，F，B，B +，AEV，B- MI 和 G / R，以及 SRCD 和 PRCD

• 测量接地电阻和接地回路电阻

充电设施

使用专用适配器进行安全测试

• 符合标准的 E-CHECK E-Mobility 保 护措施有效性测试

• 检测人体容易触摸到区域的接触电压

• 根据 IEC 62955 测试对直流剩余电流敏感的EV用RCD-连续上升波形，跳闸时间， 跳闸电流

• 用于模拟车辆（CP），电缆（PP）以及充 电桩和充电器错误状态的可集成测试序列

• 根据 DIN VDE 0701-0702 测试模式 2 和 3 充电电缆

• Type2 型浪涌电压保护器的测试

机械电气

使用专用附件进行安全测试

• 测试符合 DIN EN 60204-1 /VDE 0113-1

• 根据 VDE 0413-4 / DIN EN 61557-4 对保护和等电位连接导线进行低电阻测量

• 带电容放电功能的绝缘电阻测试确保安全

• 使用适配器测量泄漏电流

• 残余电流监测设备（RCM）的测试

• 剩余电压测量

• 创建测试序列和系统结构
