符合标准的直流充电桩测试

充电系统的功能测试和测量

充电站是一个固定的电气系统,可由非专业人士在公共场所和商业用途的场所操作,应按照标准进行测试。正确功能和电气安全的测试(初始测试)应由合格的电工执行。检查员应具备有关快速直流充电系统测量值评估和测试的基本知识。

测试内容和测试间隔基于标准,例如 DIN EN 61851-1/22/23/24 (VDE 0122-1/2-2/2-3/2-4)、ISO 15118-1、 DIN SPEC 70121、IEC 60364-6 / DIN VDE 0100-600 和 EN 50110-1 / DIN VDE 0105-100,以及制造商和安装说明,以及根据安装位置和使用类型的法律要求。

德国职业健康与安全法、⼯业安全与健康条例、ZVEH 指南和行业协会的事故预防条例提供了更多信息。

为什么要进行测试?

根据德国宪法第 2 条第 2 款,人人享有生命权和人身安全权。在充电过程中,用户直接接触充电站设备。因此,必须在正常条件(包括各种气候条件)下满足安全要求,并特别考虑用户可能出现的错误操作或误用情况下发生的事故和故意破坏。

测试确定瞬时实际状态并将其与目标状态进行比较或评估。如果偏差超出规定的公差范围,将进行维修并重复测试。

除了立法和客户利益之外,测试公司的主要商业利益现在也占了上风,因为根据德国联邦网络局的数据,截至 2021 年 1 月 7 日,德国已经正式注册了 6493 个快速充电站 38876个普通公共充电站。

正确选择测量和测试仪器

检查员(即电工)的安全在测试期间至关重要。 因此,正确选择合适的测量和测试仪器尤为重要。 它们必须符合适用于制造商和设备标准。 特别是个别测试程序应符合标准。 相应的标准是 DIN EN 61557 (VDE 0413),高达 1000 V AC 和 1500 V DC 的低压配电系统中的电气安全 - 用于测试、测量或监控保护措施的设备。 正确的测量类别也至关重要。 测量类别规定了低压系统中电气操作设备和系统的测量和测试仪器的允许应用范围。 根据 IEC 61010-1(测量、控制和实验室使用的电气设备的安全要求)确定测量类别的分配。

使⽤ PROFiTEST H+E XTRA C 测试直流充电桩

根据标准测试直流充电点包括验证电气系统和通信过程是否符合规定要求的所有措施。

这包括目视检查、测试和测量,以及测试报告的准备。

image.

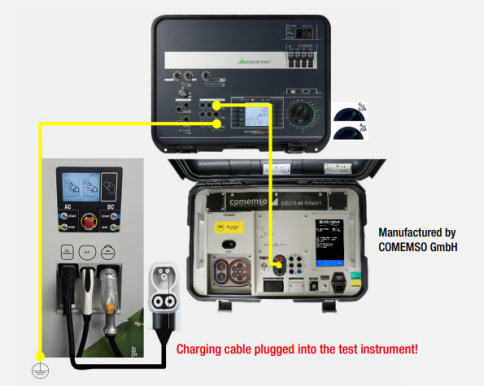

图 3:使⽤ PROFiTEST H+E XTRA CPROFiTEST PRIME 在直流充电站进行测试设置

视力检查

在对通信功能等进行功能测试之前,根据预定义的规范对快速直流充电站进行⽬视检查。在这⽅⾯必须注意,充电站是⼀个固定的电⽓系统,可由外行操作!⽬视检查必须记录在案,并可能附属相关图像。

DC-CCS 通信的功能测试(根据 ISO 15118-1 / DIN SPEC 70121)

这包括⽬视检查、测试和测量,以及测试报告的准备。在测试通信过程时,遵守所有必需的安全说明⾮常重要。 PROFiTEST H+E XTRA C 诊断单元必须连接到直流充电桩,并且必须预先选择相应的标准或标准系列,即 ISO 15118-1 或 DIN SPEC 70121。启动后,通过电话热线、现⾦⽀付、现⾦卡、借记卡、RFID 卡、NFC 设备、⼿机短信、智能⼿机应⽤程序、互联⽹、即插即⽤或其他可⽤选项完成⾝份验证。诊断测试仪模拟带有直流负载和直流电源的电动汽⻋。在测试期间,将显⽰以下测试程序步骤以及相关信息。

符合标准的直流充电点电气安全测试

使用 PROFITEST H+E XTRA 或 PROFITEST H+E XTRA C 与 PROFITEST PRIME 进行电气安全测试。 测试必须由合格的电工使用符合标准的测量仪器进行。

n 测量低电阻保护导体的连续性

n 测量 DC+ 和 DC 之间的回路电阻 n 测试 CCS 系统中的绝缘监测

绝缘电阻测量

n 残余电压测量

n 接触电流测量

n 剩余电流装置测试

除其他标准外,必须考虑电气安装和防触电领域的以下标准:

l DIN EN 61140(VDE 0140-1;2016-11,电击防护——安装和设备的共同方面)

l DIN IEC/TS 60479-1(VDE 0140-479-1;2007-05,电流对人类和牲畜的影响 - 第 1 部分:一般方面)

l IEC 60364-5-54(DIN VDE 0100-540;2012-06,低压电气装置 - 第 5-54 部分:电气设备的选择和安装 - 接地装置和保护导体)

l IEC 60364-4-41(DIN VDE 0100-410;2018-10,低压电气装置 - 第 4-41 部分:安全保护 - 电击保护)

l IEC 60364-5-53(DIN VDE 0100-530;2018-06,低压电气装置 - 第 5-53 部分:电气设备的选择和安装 - 开关设备和控制装置)

l IEC 60364-7-722(DIN VDE 0100-722;2019-06,低压电气装置 – 第 7-722 部分:特殊装置或位置的要求 – 电动汽车的供应)

l IEC 60364-6(DIN VDE 0100-600;2017-06,低压电气装置 - 第 6 部分:验证)

l EN 50110(DIN VDE 0105-100;2015-10,电气装置的操作 - 第 100 部分:一般要求)

l IEC 60364-6(DIN VDE 0105-100/A1;2017-06,电气装置的操作 - 第 100 部分:一般要求;修订版 A1:定期验证)

25 A CCS 系统中低电阻保护导体连续性的测量

image.

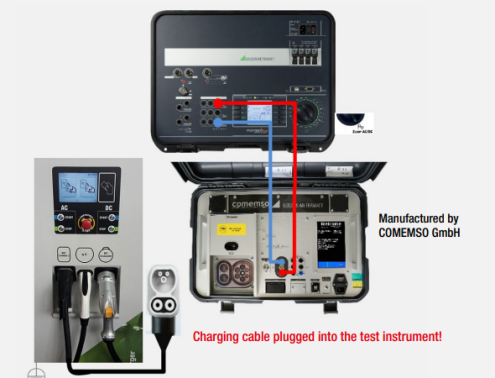

图 4:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME的测试设置

直流回路电阻测量

image.

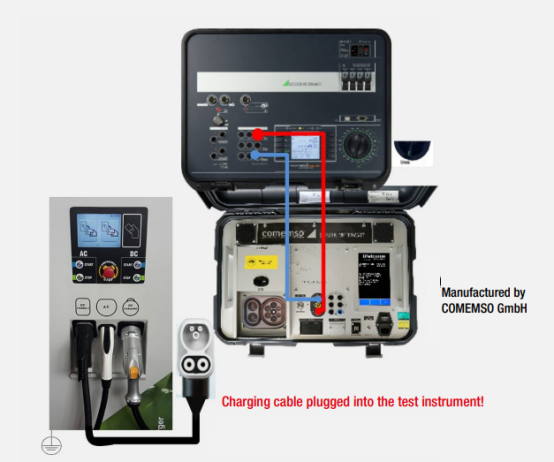

图 5:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的测试设置

在 CCS 系统中测试绝缘监测

image.

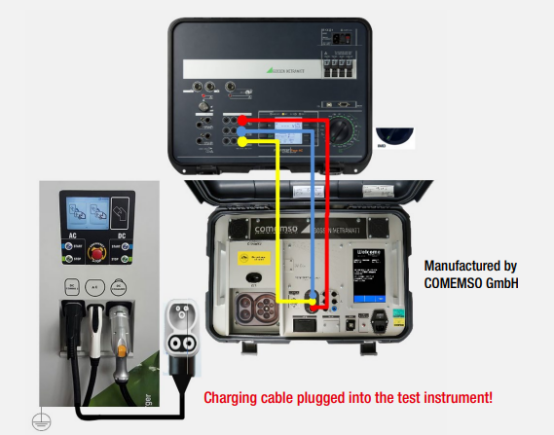

图 6:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的测试设置
