功率分析仪在新能源汽车测试领域的应用:

功率分析仪的基础知识

精度: 读数误差%+量程误差%

带宽:高频应用需要高带宽

采样率:采样越高越接近真实

校准周期: 6个月还是12个月

安全等级: CATII不用在CAT III环境

电流电压传感器:是否支持即插即用自动识别,是否主机供电

低功率因数低频下表现: 10Hz以下低功率因数下的精度表现

高级应用: 高次谐波 CAN通讯 VGA 扭矩转速 谐波闪烁


功率分析仪在新能源汽车测试中的应用

关键零部件

电机和控制器  GB/T18488.2-2016

DC-DC模块     GB/T 24347-2009

车载充电机      QC/T 895-2011

无线充电设备   SAE TIR J2954

功率分析仪在新能源汽车测试中的应用

整车测试

电动汽车 能量消耗率和续驶里程试验方法 GB/T18386-2005

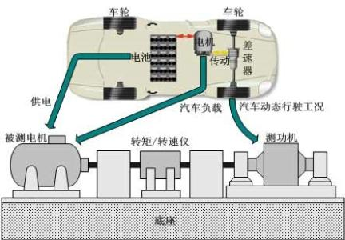

功率分析仪在电机和控制器测试中的应用

功率分析仪在电机和控制器测试中的应用

获取控制器效率η1=输入功率/输出功率

获取电机效率η2=机械功率/输入功率

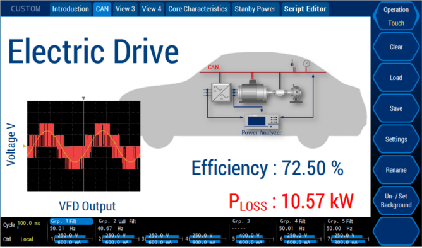

功率分析仪在电机和控制器测试中的应用


计算额定效率 η = η 1* η 2

修正后η =100NT/9.55EI

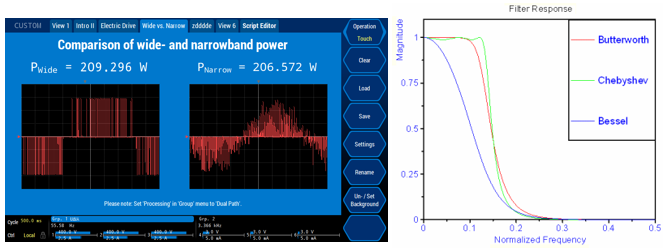

功率分析仪滤波设置对于功率测试的影响

功率分析仪滤波设置对于功率测试的影响

由于控制器输出高频PWM调制电压信号,功率分析仪的滤波设置会对功率的计算产生影响,同一界面显示滤波和不滤波的功率值非常重要

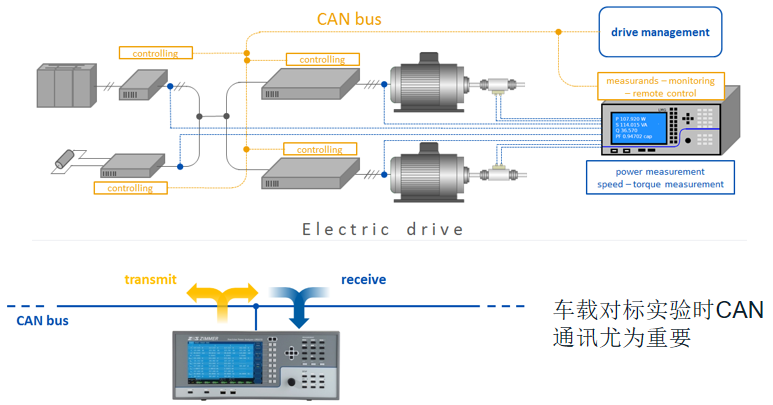

CAN 通讯在新能源汽车测试环节提升工作效率

CAN 通讯在新能源汽车测试环节提升工作效率

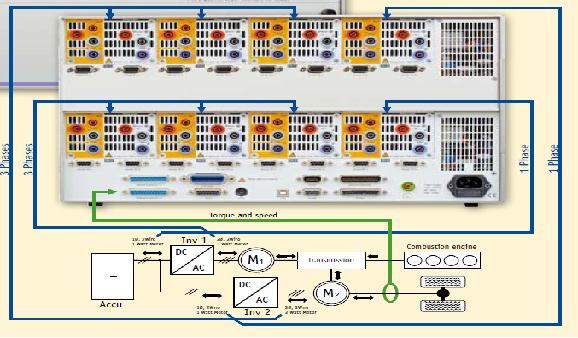

8通道功率分析仪在混合动力汽车中的应用

完整的获取在各个工况下的能量变化情况,需要同时测量2个三相以及2个单相

8通道功率分析仪在混合动力汽车中的应用

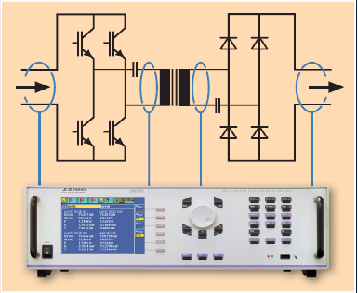

功率分析仪在DC-DC变换器测试中的应用

测试内容:

额定功率测试

峰值输出功率和持续时间测试

动态响应时间

控制精度

DC-DC转换效率

对功率分析仪要求:

功率测量功能

触发记录功能

功率分析仪在DC-DC变换器测试中的应用

功率分析仪在车载充电机测试中的应用

测试项目:

输出电压误差:不大于1%标称值

输出电流误差:不大于5%标称值

功率因数:不低于0.92

充电效率:不低于90%

谐波电流测试

重点项目

启动冲击电流:不大于工作时输入电流最大值的 150%

                          推荐带Inrush功能的功率分析仪

输出响应时间:上升小于5s,300ms下降到10%,500ms下降为零

                          推荐使用带触发功能的功率分析仪

功率分析仪在车载充电机测试中的应用

功率分析仪在无线充电技术中的应用

1、汽车无线充电一般分为两个部分:

A, 将电源转变为便于无线传输的高频信号;

B, 将无线高频信号整流为直流信号给电池充电。

2、需要测量电源转高频率信号的效率;

3、需要测量高频率信号无线传输的效率;

4、需要测量高频率信号整流的效率;

功率分析仪在无线充电技术中的应用

技术难点:能测高频信号的高精度功率分析仪

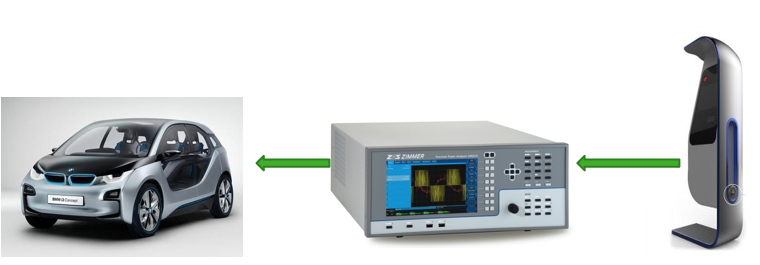

功率分析仪在整车测试中的应用

能量消耗率C=E/D

  E=充电期间来自电网的能量,单位Wh

  D=试验期间总里程即续驶里程,单位Km

功率分析仪在整车测试中的应用

需要一台高精度的功率分析仪,同时配置适应16/32A充电桩接口的适配器(一端充电桩,一端汽车充电口),同时需长时间保存测试数据。
