VW80000_E-08电压缓降骤升

来源:德国GMC-I汽车电子 发布时间:23-03-28 浏览:26 次

VW80000_E-08电压缓降骤升汽车电气和电子部件试验项目应用

可编程直流电源SYSKON P800-60(电压0-60V;电流0-40A;最大功率800W)用于生成标准大众vw80000-2017(原LV124)第7章节规定的波形

E-08电压缓降骤升

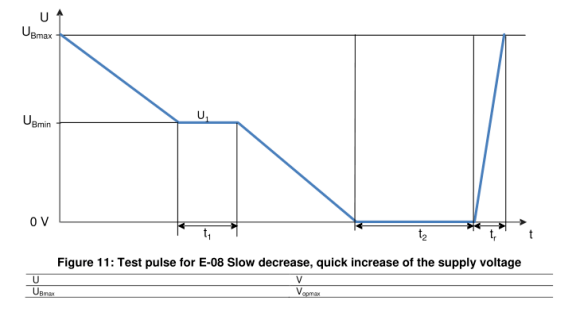

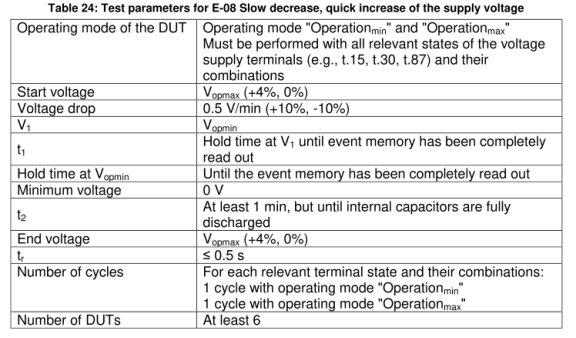

脉冲规格

E-08电压缓降骤升

E-08电压缓降骤升

序列功能设定

该电源的序列功能用于生成所需的测试脉冲信号,可以使用我们的软件GM SYSKON SFP来进行设定。

通过对下图中140-145进行参数设定来得到需要的输出信号波形

这些设定好的各序列参数可以保存为TXT文本格式(ANSI码),如下这样:

//STORE storage#, voltage[V], current[A], time[sec], function

//标准中Vopmax和Vopmin 需要根据用户要求给出,下列程序中直体现公式

STORE 140, Vopmax, 20, (Vopmax-Vopmin)/0.5, RU

STORE 141, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF

STORE 142, 0, 20, Vopmin/0.5, RU

STORE 143, 0, 20,1(At least 1 min, but until internal capacitors are fully discharged), NF

STORE 144, Vopmax, 20, 0.5, RU

STORE 145, 0,0,0,CLR这些文本可以进行编辑并保存,而后在软件的TASK中打开,就可以将设置加载到电源设备中,得出相应波形。

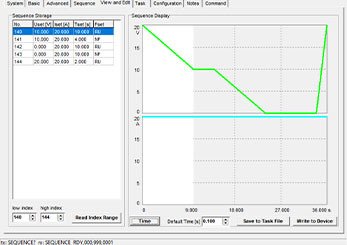

序列的参数设定如下图:

E-08电压缓降骤升

起始序列=141

终止序列=145

重复=1

序列的执行通过在Sequence中点击触发按钮GO
