vw80000 E-07a电压缓降缓升

来源:德国GMC-I汽车电子 发布时间:23-03-28 浏览:99 次

vw80000 E-07a电压缓降缓升汽车电子测试项目应用:

可编程直流电源SYSKON P800-60(电压0-60V;电流0-40A;Z大功率800W)用于生成标准大众vw80000-2017(原LV124)第7章节规定的波形

E-07a电压缓降缓升

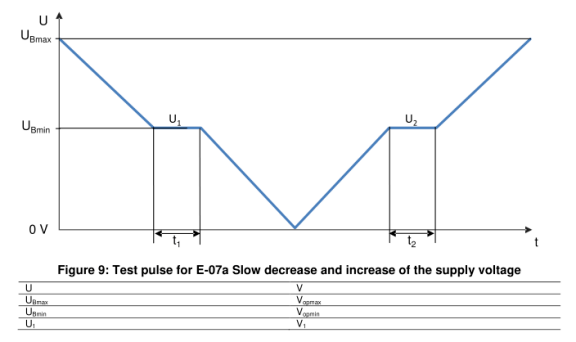

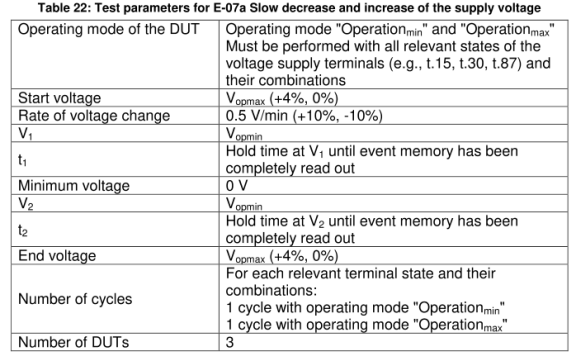

脉冲规格

vw80000 E-07a电压缓降缓升

vw80000 E-07a电压缓降缓升

序列功能设定

该电源的序列功能用于生成所需的测试脉冲信号,可以使用我们的软件GM SYSKON SFP来进行设定。

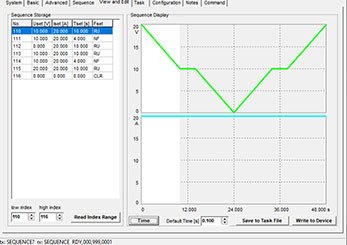

通过对下图中110-116进行参数设定来得到需要的输出信号波形

这些设定好的各序列参数可以保存为TXT文本格式(ANSI码),如下这样:

//STORE storage#, voltage[V], current[A], time[sec], function

//标准中Vopmax和Vopmin 需要根据用户要求给出,下列程序中直体现公式

STORE 110, Vopmax, 20, (Vopmax-Vopmin)/0.5, RU

STORE 111, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF

STORE 112, 0, 20, Vopmin/0.5, RU

STORE 113, Vopmin, 20,Vopmin/0.5, RU

STORE 114, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF

STORE 115, Vopmax, 20, (Vopmax-Vopmin)/0.5, RU

STORE 116, 0,0,0,CLR

这些文本可以进行编辑并保存,而后在软件的TASK中打开,就可以将设置加载到电源设备中,得出相应波形。

序列的参数设定如下图:

7

起始序列=110

终止序列=116

重复=1

序列的执行通过在Sequence中点击触发按钮GO
