vw80000 E-04越变启动

来源:德国GMC-I汽车电子 发布时间:23-03-28 浏览:52 次

vw80000 E-04越变启动应用:

可编程直流电源SYSKON P800-60(电压0-60V;电流0-40A;Z大功率800W)用于生成标准大众vw80000-2017(原LV124)第7章节规定的波形

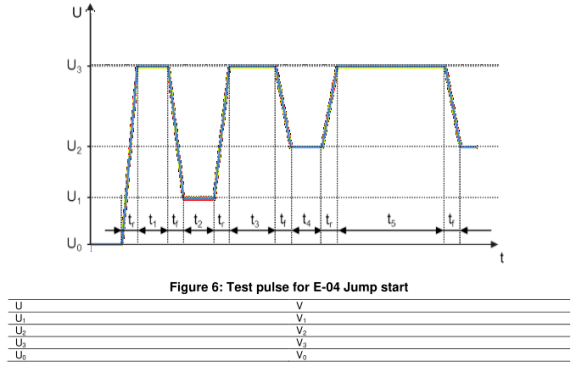

E-04越变启动

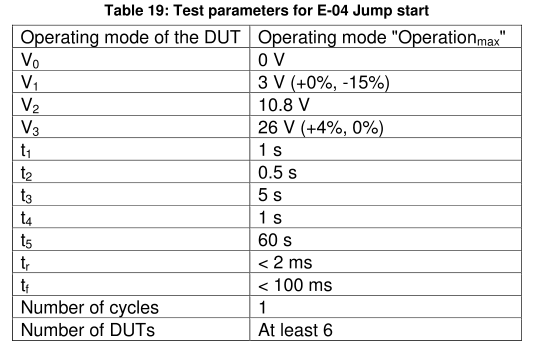

脉冲规格

vw80000 E-04越变启动

vw80000 E-04越变启动

序列功能设定

该电源的序列功能用于生成所需的测试脉冲信号,可以使用我们的软件GM SYSKON SFP来进行设定。

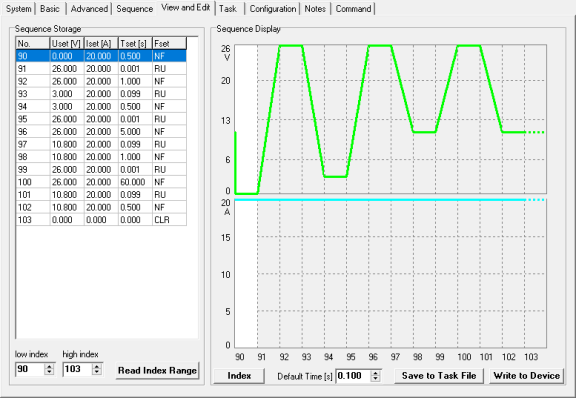

通过对下图中90-103进行参数设定来得到需要的输出信号波形

这些设定好的各序列参数可以保存为TXT文本格式(ANSI码),如下这样:

//STORE storage#, voltage[V], current[A], time[sec], function

STORE 90, 0, 20, 0.5, NF

STORE 91, 26, 20, 0.001, RU

STORE 92, 26, 20, 1, NF

STORE 93, 3, 20, 0.099, RU

STORE 94, 3, 20, 0.5, NF

STORE 95, 26, 20, 0.001, RU

STORE 96, 26, 20, 5, NF

STORE 97, 10.8, 20, 0.099, RU

STORE 98, 10.8, 20, 1, NF

STORE 99, 26, 20, 0.001, RU

STORE 100, 26, 20, 60, NF

STORE 101, 10.8, 20, 0.099, RU

STORE 102, 10.8, 20, 0.5, NF

STORE 103, 0, 0, 0, CLR

这些文本可以进行编辑并保存,而后在软件的TASK中打开,就可以将设置加载到电源设备中,得出相应波形。

序列的参数设定如下图:

vw80000 E-04越变启动

起始序列=90

终止序列=103

重复=1

序列的执行通过在Sequence中点击触发按钮GO
