符合标准的直流充电桩电气安全测试

来源:德国GMC-I汽车电子 发布时间:23-03-27 浏览:19 次

符合标准的直流充电点/充电桩电气安全测试:

视力检查

在对通信功能等进行功能测试之前,根据预定义的规范对快速直流充电站进行目视检查。在这方面必须注意,充电站是⼀个固定的电气系统,可由外行操作!目视检查必须记录在案,并可能附属相关图像。

DC-CCS 通信的功能测试(根据 ISO 15118-1 / DIN SPEC 70121

这包括目视检查、测试和测量,以及测试报告的准备。在测试通信过程时,遵守所有必需的安全说明非常重要。 PROFiTEST H+E XTRA C 诊断单元必须连接到直流充电桩,并且必须预先选择相应的标准或标准系列,即 ISO 15118-1 或 DIN SPEC 70121。启动后,通过电话热线、现⾦⽀付、现⾦卡、借记卡、RFID 卡、NFC 设备、⼿机短信、智能⼿机应⽤程序、互联⽹、即插即用或其他可用选项完成⾝份验证。诊断测试仪模拟带有直流负载和直流电源的电动汽⻋。在测试期间,将显⽰以下测试程序步骤以及相关信息。

符合标准的直流充电点电气安全测试

使用 PROFITEST H+E XTRAPROFITEST H+E XTRA C 与 PROFITEST PRIME 进行电气安全测试。 测试必须由合格的电工使用符合标准的测量仪器进行。

n 测量低电阻保护导体的连续性

n 测量 DC+ 和 DC 之间的回路电阻 n 测试 CCS 系统中的绝缘监测

n 绝缘电阻测量

n 残余电压测量

n 接触电流测量

n 剩余电流装置测试

除其他标准外,必须考虑电气安装和防触电领域的以下标准:

l DIN EN 61140(VDE 0140-1;2016-11,电击防护——安装和设备的共同方面)

l DIN IEC/TS 60479-1(VDE 0140-479-1;2007-05,电流对人类和牲畜的影响 - 第 1 部分:一般方面)

l IEC 60364-5-54(DIN VDE 0100-540;2012-06,低压电气装置 - 第 5-54 部分:电气设备的选择和安装 - 接地装置和保护导体)

l IEC 60364-4-41(DIN VDE 0100-410;2018-10,低压电气装置 - 第 4-41 部分:安全保护 - 电击保护)

l IEC 60364-5-53(DIN VDE 0100-530;2018-06,低压电气装置 - 第 5-53 部分:电气设备的选择和安装 - 开关设备和控制装置)

l IEC 60364-7-722(DIN VDE 0100-722;2019-06,低压电气装置 – 第 7-722 部分:特殊装置或位置的要求 – 电动汽车的供应)

l IEC 60364-6(DIN VDE 0100-600;2017-06,低压电气装置 - 第 6 部分:验证)

l EN 50110(DIN VDE 0105-100;2015-10,电气装置的操作 - 第 100 部分:一般要求)

l IEC 60364-6(DIN VDE 0105-100/A1;2017-06,电气装置的操作 - 第 100 部分:一般要求;修订版 A1:定期验证)

25 A CCS 系统中低电阻保护导体连续性的测量

PROFiTEST H+E XTRA C 和 PROFiTEST PRIME的测试设置

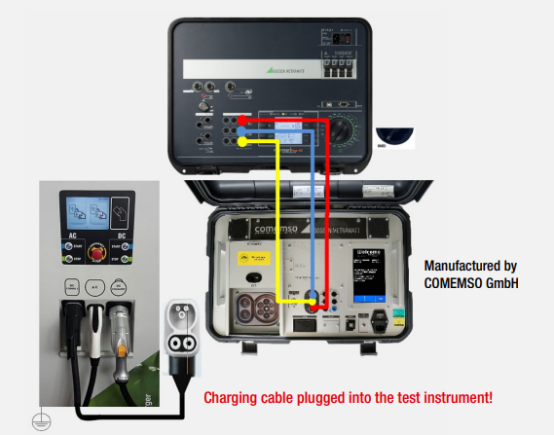

图 4:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME的测试设置

直流回路电阻测量

PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 直流回路测试设置

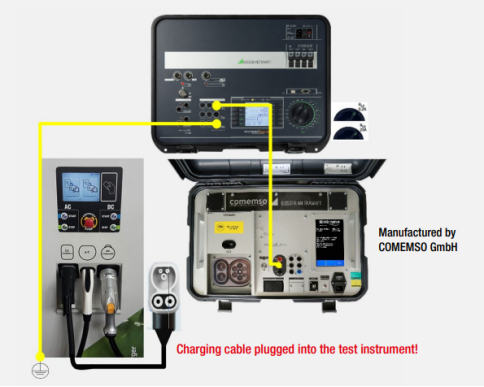

图 5:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的测试设置

在 CCS 系统中测试绝缘监测

CCS 系统中测试绝缘监测

图 6:使⽤ PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的测试设置
