充电系统的功能测试和测量

来源:德国GMC-I汽车电子 发布时间:23-03-27 浏览:24 次

充电系统的功能测试和测量

充电站是一个固定的电气系统,可由非专业人士在公共场所和商业用途的场所操作,应按照标准进行测试。正确功能和电气安全的测试(初始测试)应由合格的电工执行。检查员应具备有关快速直流充电系统测量值评估和测试的基本知识。

测试内容和测试间隔基于标准,例如 DIN EN 61851-1/22/23/24 (VDE 0122-1/2-2/2-3/2-4)、ISO 15118-1、 DIN SPEC 70121、IEC 60364-6 / DIN VDE 0100-600 和 EN 50110-1 / DIN VDE 0105-100,以及制造商和安装说明,以及根据安装位置和使用类型的法律要求。

德国职业健康与安全法、⼯业安全与健康条例、ZVEH 指南和行业协会的事故预防条例提供了更多信息。

电动车充电系统为什么要进行测试?

根据德国宪法第 2 条第 2 款,人人享有生命权和人身安全权。在充电过程中,用户直接接触充电站设备。因此,必须在正常条件(包括各种气候条件)下满足安全要求,并特别考虑用户可能出现的错误操作或误用情况下发生的事故和故意破坏。

测试确定瞬时实际状态并将其与目标状态进行比较或评估。如果偏差超出规定的公差范围,将进行维修并重复测试。

除了立法和客户利益之外,测试公司的主要商业利益现在也占了上风,因为根据德国联邦网络局的数据,截至 2021 年 1 月 7 日,德国已经正式注册了 6493 个快速充电站 38876个普通公共充电站。

正确选择电车充电系统测量和测试仪器

检查员(即电工)的安全在测试期间至关重要。 因此,正确选择合适的测量和测试仪器尤为重要。 它们必须符合适用于制造商和设备标准。 特别是个别测试程序应符合标准。 相应的标准是 DIN EN 61557 (VDE 0413),高达 1000 V AC 和 1500 V DC 的低压配电系统中的电气安全 - 用于测试、测量或监控保护措施的设备。 正确的测量类别也至关重要。 测量类别规定了低压系统中电气操作设备和系统的测量和测试仪器的允许应用范围。 根据 IEC 61010-1(测量、控制和实验室使用的电气设备的安全要求)确定测量类别的分配。

使⽤ PROFiTEST H+E XTRA C 测试直流充电桩

根据标准测试直流充电点包括验证电气系统和通信过程是否符合规定要求的所有措施。

这包括目视检查、测试和测量,以及测试报告的准备。

image.

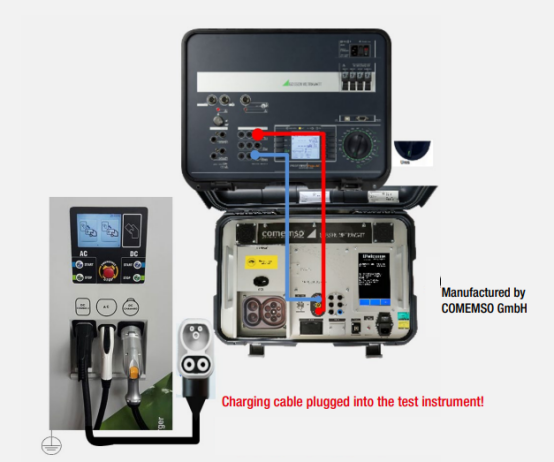

图 3:使⽤ PROFiTEST H+E XTRA CPROFiTEST PRIME 在直流充电站进行测试设置
