电动汽车间接接触防护要求-绝缘电阻测试

绝缘测试分类

整车绝缘

对不含电源和含电源的B级电压电路绝缘阻值并联计算,在Z大工作电压下,应满足5.1.4.1绝缘电阻总体要求。

充电插座绝缘

交流充电插座的绝缘电阻不小于1 MΩ。

车辆直流充电插座的绝缘电阻应满足5.1.4.1绝缘电阻总体要求。

绝缘监测功能

当该绝缘电阻值小于制造商规定的阈值时,应通过一个明显的信号(例如:声或光信号)装置提醒驾驶员,并且制造商规定的阈值不应低于绝缘电阻要求

整车绝缘测试步骤一

对含有B级电压电源的电路的绝缘电阻测量方法

整车绝缘测试步骤

车辆上电后

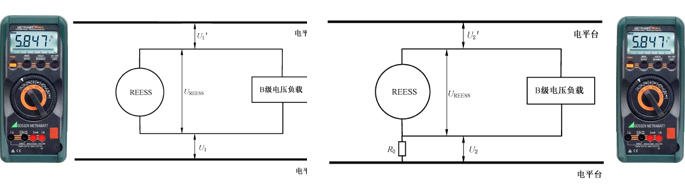

1、用相同的两个电压检测工具Metrahit(内阻不小于10MΩ)同时测量REESS的两个端子和电平台之间的电压,如图左所示。待读数稳定,较高的一个为U1,较低的一个为U1′

2、添加一个已知电阻R0(电阻盒R1-1000,调至1MΩ),图右所示并联在REESS的U1与电平台之间。再用步骤1中的两个电压检测工具同时测量REESS的两个端子和电平台之间的电压,待读数稳定后,测量值为U2 和U2′。

3、绝缘阻值Ri通过计算公式得出:

image.

整车绝缘测试步骤二

对不含电源的B级电压负载绝缘电阻测量

  1. 将被测的B级电压负载的所有电源(包括A 级电压电源)断开;

  2. 将B级电压负载的所有B级电压带电部分相互传导连接;

  3. 将B级电压负载所有外露可导电部分、A 级电压部分与电平台传导连接;

  4. 将绝缘电阻测试设备连接在带电部分和电平台之间,该设备可选用兆欧表

  5. 将绝缘电阻测试设备的测试电压设置为不低于B级电压电路的高工作电压;

  6. 读出B级电压负载的绝缘电阻值为Rx。

整车绝缘测试步骤三:

1、对于所有B级电压负载均能同时工作的车辆,可按照步骤一的试验方法直接测量出整车绝缘电阻

2、否则,还需要按照步骤二 对步骤一 中无法完成测试的B级电压负载的绝缘电阻进行测量。将步骤一中的测量结果Ri 与步骤二中测得的各B级电压负载的绝缘电阻Rx 计算并联的结果,即为整车绝缘电阻。

3、如果整车有两个或以上相互隔离的B级电压电路,则可通过本条方法分别测量和计算出各个B级电压电路的绝缘电阻,并取其中Z小值作为整车绝缘电阻。

文章版权备注

文章版权归 德国GMC-I高美测仪上海电励士 所有
未经授权,禁止任何站点镜像、采集、或复制本站内容,违者通过法律途径维权到底!
