充电桩三相电能质量分析仪 MAVOWATT 270-400 TR2510B PAKET

  • 产品类型:电能质量测试
  • 核心亮点:
  • 累计访问
    43
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

汽车充电三相电能质量分析仪 MAVOWATT 270-400 TR2510B PAKET:

货号:M820Q

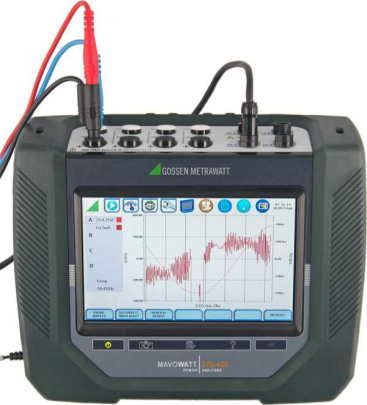

MAVOWATT 270-400 三相电能质量分析仪汽车充电桩检测

MAVOWATT 230、240、270 产品系列为 1000 V CAT III 和 600 V CAT IV 应用中的测量提供了新一代电能质量、功率和能量测量仪器。

MAVOWATT 270-400 三相电能质量分析仪汽车检测

MAVOWATT 新能源汽车充电桩三相电能质量分析仪将经过验证的技术与高精度测量、创新功能和革命性的通信选项结合在一起。 因此,可以根据标准(IEC 61000-4-30 Ed. 3,A 级)非常快速地检测、精确定位和记录干扰。

得益于带触摸功能的巨大 7" 彩色 LCD,操作方便,可立即提供有关现场电能质量的信息。关键值在显示屏上以红色突出显示,因此可以快速识别和分析。多种通信选项,包括 以太网、Wi-Fi、蓝牙和 USB 确保大的灵活性。

汽车充电桩三相电能质量分析仪 MAVOWATT 270-400产品亮点:

☆ 1 MHz 采样,适用于高达 2000 Vpeak 的瞬变

☆ 400 Hz 应用的扩展频段

☆ 答案模块

☆ 扩展事件的详细时间窗口,Z多 10,000 个时期

☆ 蓝牙和 Wi-Fi

安全的

☆ 1000 V CAT III / 600 V CAT IV 用于在公共电网内安全工作以及在高达 1000 VRMS AC/DC 的工业环境中进行测量

☆ 无线远程访问确保在安全关键环境中无危险地工作和配置

☆ 符合新的行业标准,并允许合法安全的记录和文档:

☆ EN 50160:公共供电系统中的电压特性

☆ IEC 61000-4-30,A 类(第 3 版):测试和测量技术 – 电能质量测量方法

☆ IEC 61000-4-7:测试和测量技术 – 谐波和间谐波测量和仪器的一般指南

☆ IEC 61000-4-15 Flickermeter – 功能和设计规范

直觉的

☆ 超大7寸彩色触摸屏,方便现场操作、配置和分析

☆ 自动设置:仪器自动检测连接类型以及电压、电流和频率的标称值,从而允许快速进行设备配置——即使没有事先了解或接受过仪器方面的培训。

☆ 具有实时警告和红绿显示的 PQ 和能量仪表盘让您在测量过程中只需几秒钟即可快速概览。

☆ Answer Modules®:智能算法在故障排除和诊断期间为您提供支持,并提供有关任何检测到的干扰源的直接信息。

灵活的

☆ 8 个差分输入 (4 U /⟩4 I) 允许在星形和三角形系统中精确灵活地采集测量值——甚至是变频器的下游——或者同时、直接测量高达 1000 VRMS 的交流和直流信号

☆ 瞬态电压和电流采集,采样率高达 1 MHz 和 2000 VPEAK

☆ 16⅔、50⅔ 和 60 Hz 系统在全球范围内使用的各种频段

☆ 用于时间同步的 GPS 接收器输入

☆ 以太网、Wi-Fi、蓝牙和 USB,用于通过智能手机、平板电脑、PC 和 MAC 进行数据传输和远程访问

汽车充电桩三相电能质量分析仪 MAVOWATT 270-400产品优势:

MAVOWATT 产品系列中的电能质量分析仪用于监测、分析和记录公共供电系统和工业应用中的电源数量。 在这些创新产品的帮助下,可以获得所有相关的测量量,这些量对供电质量具有决定性作用。 可以根据适用标准轻松查明、记录和分析干扰和事件——这是可持续优化的W美基础。

汽车充电桩三相电能质量分析仪 MAVOWATT 270-400产品应用:

我们的便携式分析仪是需要简单准确地确定电能质量、电力和能源数据的正确选择。 所有仪器都配备了 7" (18 cm) 彩色触摸屏,用于显示数据和设置设备功能。以太网、Wi-Fi 和蓝牙接口可用于在安全关键环境中远程使用,通过这些接口可以 借助 VNC 接口进行操作。MAVOWATT 仪器分别通过四个通道测量电压和电流,并根据国际公认的行业标准(如 IEC 61000-4)检测受监控电路内的变化:电压骤降和骤升、过压、谐波和闪烁 -30:2008 A 类、IEC 61000-4-7、IEC 61000-4-15、IEEE 1159、IEEE 519、IEEE 1453 等。根据仪器变体,可以采集低、中和高频瞬变,如 以及视在、有功和无功功率、功率因数、需求/能量等。

汽车充电桩三相电能质量分析仪 MAVOWATT 270-400产品技术特点:

产品的技术功能和特点

☆ 便携式电能质量、电能电能测量仪

☆ 采用触摸屏技术的大型 7" 彩色 LCD,操作极其简单

☆ IEC 61000-4-30:2008 A 类和 EN 50160 合法安全

电子测量

☆ 1000 V CAT III 和 600 V CAT IV 允许广泛的应用

☆ 15 至 20 Hz 和 45 至 65 Hz 频率范围灵活使用

☆ 通过以太网、Wi-Fi、蓝牙和 USB 进行通信,实现简单、可靠的数据传输

☆ 四路电流输入(AC/DC),用于连接灵活的AC/DC电流传感器

☆ 四个对称电压通道(AC/DC,50/60 Hz)

☆ 每周期512个值的信号采样

☆ 通过 GPS 和 NTP 进行时间同步

☆ 电压骤降和骤升、过压、瞬变、不对称、闪变的采集

☆ 谐波、次谐波、信号电压

☆ 自动生成报告

☆ 用于简单创建用户特定报告的迷你报告

☆ 监控实时值的仪表盘功能

☆ 集成 4 GB 闪存,用于外部存储介质的 USB 端口

☆ 通过PC、Mac、IOS和Android进行VNC远程控制

☆ 使用实用的 DranView® 7 软件轻松评估

☆ 坚固的防护罩 (IP 50),带有仪器支架和电缆固定器

接口

☆ 显示类型:带CCFL背景照明(荧光灯)的LCD彩色显示器(WVGA)。 背景照明关闭之前的时间可以根据用户特定要求进行调整。 触摸显示屏时,背景照明会重新打开。 分辨率:360 x 240 像素,尺寸:9.15 厘米高 x 15.2 厘米宽

☆ 触摸式功能键,创建屏幕截图和迷你报告以及访问帮助功能三个功能。 戴手套时无法激活这些键!

☆ 报警:出现错误或触发显示时发出短(0.1 秒)或长(1 秒)声音信号。

☆ MAVOWATT 270 提供以下通信接口:以太网(有线)、无线(Wi-Fi)、蓝牙、VNC、Modbus

电压、电流、相位、功率、频率

☆ 电压类型:4 x 全差动、直流、电隔离高达 1 kV,通道 A、B、C、D 的输入范围:0 - 1000 RMS CAT III,0 - 600 VRMS CAT IV,输入阻抗:Z小值 . 20 MΩ,输入/输入,波峰因数:Z大。 满量程 2.0,RMS* 精度:±0.1% rdg.,±0.05% 满量程,超过 15 KHz 带宽:±0.1% rdg. V > 60 Vrms 时,RMS 精度波动*:±0.2% rdg.,瞬态输入范围:50 - 2000 VPeak,瞬态精度:±10% rdg.,±0.5% 满刻度,脉冲宽度 > 10 μS,瞬态持续时间 :分钟。 2 μS,共模抑制:-80 dB,采样率:每周期 512 个样本,RMS 基于半周期

☆ 电流类型:4 x 全差动、直流、电气隔离高达 1 kV,通道 A、B、C、D 的输入范围:10 - 200% 额定探头电流(GOSSEN METRAWATT 探头),输入阻抗:Z小值。 340 kΩ,输入/输入,通道 A、B、C、D 的波峰因数:Z大。 3 满量程,RMS 精度:±0.1% rdg.,±0.05% 满量程加上探头精度,9 KHz 带宽(RMS 1 s),瞬态输入范围:x 额定探头电流(GOSSEN METRAWATT 探头),瞬态精度 :±10% 读数,脉宽 > 10 μS 时满量程的 ±0.5%,瞬态持续时间:取决于探头带宽,共模抑制:-80 dB,采样率:每周期 512 个样本,RMS 基于半 周期,每个通道的探测电流:Z大。 3.3 伏时为 20 毫安

☆ 所有通道同时采样,避免基准误差。

☆ 功率精度(在测量输入端):±0.2% rdg., ANSI C12.1 / C12.20

☆ 频率根据选定的标称频率可选择。 GOSSEN METRAWATT 型号 MAVOWATT 270、MAVOWATT 240、MAVOWATT 230 – 默认设置:30 - 70 Hz,不高于 30% Vthd,60 - 1000 Vrms,15 - 30 Hz,精度:±10 mHz,GOSSEN METRAWATT 型号 MAVOWATT 270 - 400 – 默认设置:30 - 70 Hz,高达 25% Vthd,380 - 440 Hz(精度降低,每个周期 32 个样本),精度:±0.2% rdg。

☆ 环境条件:所有规格均基于 IEC 61000-4-30 A 类的工作值和影响因素。

特殊性

☆ 采集微秒级瞬变(MAVOWATT 270、MAVOWATT 270-400)

☆ 用于简单数据传输的新通信选项

☆智能应答模块® 允许节省时间的故障排除(MAVOWATT 240,MAVOWATT 270/-400)

☆ 启动电流,10,000 个记录周期(MAVOWATT 240, MAVOWATT 270/-400)

☆ 航空、海事和军事应用的 400 Hz 选项 (MAVOWATT 270-400)

☆ 使用电能质量分析领域全球L先软件DranView软件进行评估

配置

MAVOWATT 能源和电能质量分析仪,包括一套测量电缆、可充电电池、充电器、工厂校准证书、DranView 7 软件、便携袋和四个 TR2510B 电流钳(1 ... 10 A)
