三相充电桩电能质量分析仪 MAVOWATT 270-400 FLEX PAKET

  • 产品类型:电能质量测试
  • 核心亮点:
  • 累计访问
    28
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

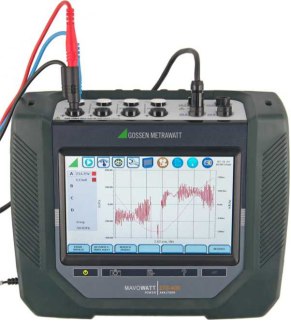

三相充电电能质量分析仪 MAVOWATT 270-400 FLEX PAKET

货号:M820L

MAVOWATT 270-400 三相充电桩电能质量分析

MAVOWATT 230、240、270 产品系列为 1000 V CAT III 和 600 V CAT IV 应用中的测量提供了新一代电能质量、功率和能量测量仪器。

三相充电桩电能质量分析仪 MAVOWATT 270-400 FLEX PAKET

MAVOWATT 三相充电桩电能质量分析仪将经过验证的技术与高精度测量、创新功能和革命性的通信选项结合在一起。 因此,可以根据标准(IEC 61000-4-30 Ed. 3,A 级)非常快速地检测、精确定位和记录干扰。

得益于带触摸功能的巨大 7" 彩色 LCD,操作方便,可立即提供有关现场电能质量的信息。关键值在显示屏上以红色突出显示,因此可以快速识别和分析。多种通信选项,包括 以太网、Wi-Fi、蓝牙和 USB 确保大的灵活性。

MAVOWATT 270-400 三相充电桩电能质量分析仪产品亮点:

☆ 1 MHz 采样,适用于高达 2000 Vpeak 的瞬变

☆ 400 Hz 应用的扩展频带 • 应答模块

☆ 扩展事件的详细时间窗口,Z多 10,000 个时期

☆ 蓝牙和 Wi-Fi

安全的

☆ 1000 V CAT III / 600 V CAT IV 用于在公共电网内安全工作以及在高达 1000 VRMS AC/DC 的工业环境中进行测量

☆ 无线远程访问确保在安全关键环境中无危险地工作和配置

☆ 符合新的行业标准,并允许合法安全的记录和文档:

☆ EN 50160:公共供电系统中的电压特性

☆ IEC 61000-4-30,A 类(第 3 版):测试和测量技术 – 电能质量测量方法

☆ IEC 61000-4-7:测试和测量技术 – 谐波和间谐波测量和仪器的一般指南

☆ IEC 61000-4-15 Flickermeter – 功能和设计规范

直觉的

☆ 超大7寸彩色触摸屏,方便现场操作、配置和分析

☆ 自动设置:仪器自动检测连接类型以及电压、电流和频率的标称值,从而允许快速进行设备配置——即使没有事先了解或接受过仪器方面的培训。

☆ 具有实时警告和红绿显示的 PQ 和能量仪表盘让您在测量过程中只需几秒钟即可快速概览。

☆ Answer Modules®:智能算法在故障排除和诊断期间为您提供支持,并提供有关任何检测到的干扰源的直接信息。

灵活的

☆ 8 个差分输入 (4 U /⟩4 I) 允许精确采集星形和三角形系统中的测量值——甚至是变频器的下游——或者同时直接测量高达 1000 VRMS 的交流和直流信号

☆ 瞬态电压和电流采集,采样率高达 1 MHz 和 2000 VPEAK

☆ 16⅔、50⅔ 和 60 Hz 系统在全球范围内使用的各种频段

☆ 用于时间同步的 GPS 接收器输入

☆以太网、Wi-Fi、蓝牙和USB,用于通过智能手机、平板电脑、PC和MAC进行数据传输和远程访问

MAVOWATT 270-400 三相充电桩电能质量分析仪产品优势:

MAVOWATT 产品系列中的电能质量分析仪用于监测、分析和记录公共供电系统和工业应用中的电源数量。 在这些创新产品的帮助下,可以获得所有相关的测量量,这些量对供电质量具有决定性作用。 可以根据适用标准轻松查明、记录和分析干扰和事件——这是可持续优化的W美基础。

MAVOWATT 270-400 三相充电桩电能质量分析仪产品应用:

我们的便携式分析仪是需要简单准确地确定电能质量、电力和能源数据的正确选择。 所有仪器都配备了 7" (18 cm) 彩色触摸屏,用于显示数据和设置设备功能。以太网、Wi-Fi 和蓝牙接口可用于在安全关键环境中远程使用,通过这些接口可以 借助 VNC 接口进行操作。MAVOWATT 仪器分别通过四个通道测量电压和电流,并根据国际公认的行业标准(如 IEC 61000-4)检测受监控电路内的变化:电压骤降和骤升、过压、谐波和闪烁 -30:2008 A 类、IEC 61000-4-7、IEC 61000-4-15、IEEE 1159、IEEE 519、IEEE 1453 等。根据仪器变体,可以采集低、中和高频瞬变,如 以及视在、有功和无功功率、功率因数、需求/能量等。

MAVOWATT 270-400 三相充电桩电能质量分析仪产品技术特点

产品的技术功能和特点

☆ 便携式电能质量、电能电能测量仪

☆ 采用触摸屏技术的大型 7" 彩色 LCD,操作极其简单 • IEC 61000-4-30:2008 A 类和 EN 50160

用于合法安全的测量 • 1000 V CAT III 和 600 V CAT IV 允许广泛的应用

☆ 15 至 20 Hz 和 45 至 65 Hz 频率范围灵活使用

☆ 通过以太网、Wi-Fi、蓝牙和 USB 进行通信,实现简单、可靠的数据传输

☆ 四路电流输入(AC/DC),用于连接灵活的AC/DC电流传感器

☆ 四个对称电压通道(AC/DC,50/60 Hz) • 每个周期 512 个值的信号采样

☆ 通过 GPS 和 NTP 进行时间同步

☆ 电压骤降和骤升、过压、瞬变、不对称、闪变的采集

☆ 谐波、次谐波、信号电压

☆ 自动生成报告

☆ 用于简单创建用户特定报告的迷你报告

☆ 监控实时值的仪表板功能

☆ 集成 4 GB 闪存,用于外部存储介质的 USB 端口

☆ 通过PC、Mac、IOS和Android进行VNC远程控制

☆ 使用实用的 DranView® 7 软件轻松评估

☆ 坚固的防护罩 (IP 50),带有仪器支架和电缆固定器

接口

☆ 显示类型:带CCFL背景照明(荧光灯)的LCD彩色显示器(WVGA)。 背景照明关闭之前的时间可以根据用户特定要求进行调整。 触摸显示屏时,背景照明会重新打开。 分辨率:360 x 240 像素,尺寸:9.15 厘米高 x 15.2 厘米宽

☆ 触摸式功能键,创建屏幕截图和迷你报告以及访问帮助功能三个功能。 戴手套时无法激活这些键!

☆ 报警:出现错误或触发显示时发出短(0.1 秒)或长(1 秒)声音信号。

☆ MAVOWATT 270 提供以下通信接口:以太网(有线)、无线(Wi-Fi)、蓝牙、VNC、Modbus

电压、电流、相位、功率、频率

☆ 电压类型:4 x 全差动、直流、电隔离高达 1 kV,通道 A、B、C、D 的输入范围:0 - 1000 RMS CAT III,0 - 600 VRMS CAT IV,输入阻抗:Z小值 . 20 MΩ,输入/输入,波峰因数:Z大。 满量程 2.0,RMS* 精度:±0.1% rdg.,±0.05% 满量程,超过 15 KHz 带宽:±0.1% rdg. V > 60 Vrms 时,RMS 精度波动*:±0.2% rdg.,瞬态输入范围:50 - 2000 VPeak,瞬态精度:±10% rdg.,±0.5% 满刻度,脉冲宽度 > 10 μS,瞬态持续时间 :分钟。 2 μS,共模抑制:-80 dB,采样率:每周期 512 个样本,基于半周期的 RMS • 电流类型:4 x 全差分,直流,电气隔离高达 1 kV,通道输入范围 A、B、C、D:10 - 200% 额定探头电流(GOSSEN METRAWATT 探头),输入阻抗:Z小值。 340 kΩ,输入/输入,通道 A、B、C、D 的波峰因数:Z大。 3 满量程,RMS 精度:±0.1% rdg.,±0.05% 满量程加上探头精度,9 KHz 带宽(RMS 1 s),瞬态输入范围:x 额定探头电流(GOSSEN METRAWATT 探头),瞬态精度 :±10% 读数,脉宽 > 10 μS 时满量程的 ±0.5%,瞬态持续时间:取决于探头带宽,共模抑制:-80 dB,采样率:每周期 512 个样本,RMS 基于半 周期,每个通道的探测电流:Z大。 3.3 伏时为 20 毫安

☆ 所有通道同时采样,避免基准误差。

☆ 功率精度(在测量输入端):±0.2% rdg., ANSI C12.1 / C12.20

☆ 频率根据选定的标称频率可选择。 GOSSEN METRAWATT 型号 MAVOWATT 270、MAVOWATT 240、MAVOWATT 230 – 默认设置:30 - 70 Hz,Z高 30% Vthd,60 - 1000 Vrms,15 - 30 Hz,精度:±10 mHz,GOSSEN METRAWATT 型号 MAVOWATT 270 - 400 – 默认设置:30 - 70 Hz,高达 25% Vthd,380 - 440 Hz(精度降低,每个周期 32 个样本),精度:±0.2% rdg。

☆ 环境条件:所有规格均基于 IEC 61000-4-30 A 类的工作值和影响因素。

特殊性

☆ 微秒级瞬变采集

☆ 用于简单数据传输的新通信选项

☆ Intelligent Answer Modules® 允许节省时间的故障排除

☆ 启动电流,10,000个记录周期

☆ 航空、海事和军事应用的 400 Hz 选项

☆ 使用电能质量分析领域全球L先软件DranView软件进行评估

配置:

MAVOWATT 能源和电能质量分析仪,包括一套测量电缆、可充电电池、充电器、工厂校准证书、DranView 7 软件、便携袋和柔性电流传感器:一个 METRAFLEX 3003XBL 和一个 METRAFLEX 3001XBL
