订货号:M820G
MAVOWATT 230、240、270 产品系列为 1000 V CAT III 和 600 V CAT IV 应用中的测量提供了新一代电能质量、功率和能量测量仪器。
新型 MAVOWATT 电能质量分析仪将成熟的技术与高精度测量、创新功能和革命性的通信选项结合在一起。 因此,可以根据标准(IEC 61000-4-30 Ed. 3,A 级)非常快速地检测、精确定位和记录干扰。
得益于带触摸功能的巨大 7" 彩色 LCD,操作方便,可立即提供有关现场电能质量的信息。关键值在显示屏上以红色突出显示,因此可以快速识别和分析。多种通信选项,包括 以太网、Wi-Fi、蓝牙、USB 和智能手机应用程序确保Z大的灵活性。
三相电能质量分析仪MAVOWATT 270 FLEX PAKET产品亮点:
安全的
☆ 1000 V CAT III / 600 V CAT IV 用于公共系统内的安全工作以及高达 1000 VRMS AC/DC 的工业环境中的测量
无线远程访问确保在安全关键环境中无危险地工作和配置
☆ 符合新的工业标准并允许合法安全 • 记录和文件符合:
☆ EN 50160:公共供电系统中的电压特性
☆ IEC 61000-4-30 版。 3、A类(第3版):测试和测量技术——电能质量测量方法
☆ IEC 61000-4-7:测试和测量技术 – 谐波和间谐波测量和仪器的一般指南
☆ IEC 61000-4-15 Flickermeter – 功能和设计规范
直觉的
☆ 超大7寸彩色触摸屏,方便现场操作、配置和分析
☆ 自动设置:仪器自动检测连接类型以及电压、电流和频率的标称值,从而允许快速进行设备配置——即使没有事先了解或接受过仪器方面的培训。
☆ 具有实时警告和红绿显示的 PQ 和能量仪表盘让您在测量过程中只需几秒钟即可快速概览。
☆ Answer Modules®:智能算法在故障排除和诊断期间为您提供支持,并提供有关任何检测到的干扰源的直接信息。
灵活的
☆ 8 个差分输入 (4 U /⟩4 I) 允许在星形和三角形系统中精确灵活地采集测量值——甚至是变频器的下游——或者同时直接测量高达 1000 VRMS 的交流和直流信号
☆ 瞬态电压和电流采集,采样率高达 1 MHz 和 2000 VPEAK
☆ 16⅔、50⅔ 和 60 Hz 系统在全球范围内使用的各种频段
☆ 用于时间同步的 GPS 接收器输入
☆ 以太网、Wi-Fi、蓝牙和 USB,用于通过智能手机、平板电脑、PC 和 MAC 进行数据传输和远程访问
三相电能质量分析仪MAVOWATT 270 FLEX PAKET产品优势:
MAVOWATT 产品系列中包含的新型电能质量分析仪用于监测、分析和记录公共供电系统和工业应用中的电源数量。 在这些创新产品的帮助下,可以获得所有相关的测量量,这些量对供电质量具有决定性作用。 可以根据适用标准轻松查明、记录和分析干扰和事件——这是可持续优化的W美基础。
三相电能质量分析仪MAVOWATT 270 FLEX PAKET产品应用:
MAVOWATT 产品系列中包含的新型电能质量分析仪用于监测、分析和记录公共供电系统和工业应用中的电源数量。 在这些创新产品的帮助下,可以获得所有相关的测量量,这些量对供电质量具有决定性作用。 可以根据适用标准轻松查明、记录和分析干扰和事件——这是可持续优化的W美基础。
三相电能质量分析仪MAVOWATT 270 FLEX PAKET产品技术特点:
产品的技术功能和特点
☆ 便携式电能质量、电能电能测量仪
☆ 采用触摸屏技术的大型 7" 彩色 LCD,操作极其简单
☆ IEC 61000-4-30 版。 3 A 类和 EN 50160 用于合法安全测量
☆ 1000 V CAT III 和 600 V CAT IV 允许广泛的应用
☆ 15 至 20 Hz 和 45 至 65 Hz 频率范围灵活使用
☆ 通过以太网、Wi-Fi、蓝牙和 USB 进行通信,实现简单、可靠的数据传输
☆ 四路电流输入(AC/DC),用于连接灵活的AC/DC电流传感器
☆ 四个对称电压通道(AC/DC,50/60 Hz)
☆ 每周期 512 个值的信号采样
☆ 通过 GPS 和 NTP 进行时间同步
☆ 电压骤降和骤升、过压、瞬变、不对称、闪变的采集
☆ 谐波、次谐波、信号电压
☆ 自动报告生成
☆ 用于简单创建用户特定报告的迷你报告
☆ 监控实时值的仪表板功能
☆ 集成 4 GB 闪存,用于外部存储介质的 USB 端口
☆ 通过PC、Mac、IOS和Android进行VNC远程控制
☆ 使用 DranView® 7 软件进行简单评估
☆ 带仪器支架和电缆固定器的坚固皮套 (IP 50)
接口
☆ 显示类型:带CCFL背景照明(荧光灯)的LCD彩色显示器(WVGA)。 背景照明关闭之前的时间可以根据用户特定要求进行调整。 触摸显示屏时,背景照明会重新打开。 分辨率:360 x 240 像素,尺寸:9.15 厘米高 x 15.2 厘米宽
☆ 触摸式功能键,创建屏幕截图和迷你报告以及访问帮助功能三个功能。 戴手套时无法激活这些键!
☆ 报警:出现错误或触发显示时发出短(0.1 秒)或长(1 秒)声音信号。
☆ MAVOWATT 270 提供以下通信接口:以太网(有线)、无线(Wi-Fi)、蓝牙、VNC、Modbus 电压、
电流、相位、功率、频率
☆ 电压类型:4 x 全差动、直流、电隔离高达 1 kV,通道 A、B、C、D 的输入范围:0 - 1000 RMS CAT III,0 - 600 VRMS CAT IV,输入阻抗:Z小值 . 20 MΩ,输入/输入,波峰因数:Z大。 满量程 2.0,RMS* 精度:±0.1% rdg.,±0.05% 满量程,超过 15 KHz 带宽:±0.1% rdg. 在 V > 60 Vrms 时,精度 RMS 波动*:±0.2% rdg.,瞬态输入范围:50 - 2000 VSpeak,瞬态精度:±10% rdg.,±0.5% 满量程,脉冲宽度 > 10 μS,瞬态持续时间 :分钟。 2 μS,共模抑制:-80 dB,采样率:每周期 512 个样本,RMS 基于半周期
☆ 电流类型:4 x 全差动、直流、电气隔离高达 1 kV,通道 A、B、C、D 的输入范围:10 - 200% 额定探头电流(GOSSEN METRAWATT 探头),输入阻抗:Z小值。 340 kOhm,输入/输入,通道 A、B、C、D 的波峰因数:Z大。 3 满量程,RMS 精度:±0.1% rdg.,±0.05% 满量程加上探头精度,9 KHz 带宽(RMS 1 s),瞬态输入范围:x 额定探头电流(GOSSEN METRAWATT 探头),瞬态精度 :±10% 读数,脉宽 > 10 μS 时满量程的 ±0.5%,瞬态持续时间:取决于探头带宽,共模抑制:-80 dB,采样率:每周期 512 个样本,RMS 基于半 周期,每个通道的探测电流:Z大。 3.3 V 相位时为 20 mA
☆ 所有通道同时采样,避免基准误差。
☆ 功率精度(在测量输入端):±0.2% rdg., ANSI C12.1 / C12.20
☆ 频率根据选定的标称频率可选择。 GOSSEN METRAWATT 型号 MAVOWATT 270、MAVOWATT 240、MAVOWATT 230:默认设置:30 - 70 Hz,Z高 30% Vthd,60 - 1000 Vrms,15 - 30 Hz,精度:±10 mHz,GOSSEN METRAWATT 型号 MAVOWATT 270 - 400: 默认设置:30 - 70 Hz,高达 25% Vthd,380 - 440 Hz(精度降低,每个周期 32 个样本),精度:±0.2% rdg。
☆ 环境条件:所有规格均基于 IEC 61000-4-30 A 类的工作值和影响因素。
特殊性
☆ 微秒级瞬变采集
☆ 用于简单数据传输的新通信选项
☆ Intelligent Answer Modules® 允许节省时间的故障排除
☆ 启动电流,10000个记录周期
☆ 使用电能质量分析领域全球L先软件DranView软件进行评估
配置:

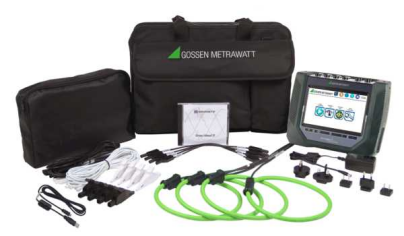

MAVOWATT 能源和电能质量分析仪,包括一套测量电缆、可充电电池、充电器、工厂校准证书、DranView 7 软件和便携袋
咨询:三相电能质量分析仪 MAVOWATT 270 FLEX PAKET
