新能源电动汽车三相电能质量监测仪 MAVOWATT 230 FLEX PAKET

  • 产品类型:充电桩检定装置
  • 核心亮点:
  • 累计访问
    22
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

新能源电动汽车三相电能质量监测MAVOWATT 230 FLEX PAKET

编号:M820D

MAVOWATT 230三相汽车电能质量和功率扰动分析仪 MAVOWATT 230, 240, 270产品系列提供了新一代好的电能质量,功率和能量测量仪器,用于1000 V CAT III和600 V CAT IV应用的测量。

image.

新的MAVOWATT电能质量分析仪将成熟的技术与高精度的测量、创新的功能和革命性的通信选项结合起来。 因此,根据标准(IEC 61000-4-30 Ed. 3, A类),可以非常快速地检测、定位和记录干扰。 由于巨大的7英寸彩色LCD带有触摸功能,操作非常方便,并可立即提供有关现场电能质量的信息。 临界值在显示器上以红色突出显示,因此可以快速识别和分析。 多样化的通信选项,包括以太网,Wi-Fi,蓝牙,USB和智能手机应用程序,确保大的灵活性。

MAVOWATT 230 FLEX PAKET汽车三相电能质量分析仪产品亮点

安全

☆1000 V CAT III / 600 V CAT IV用于公共电网内的安全工作,以及在高达1000 VRMS AC/DC的工业环境中测量

☆无线远程接入确保安全关键环境中的无危险工作和配置

☆符合新的行业标准,并允许合法安全的记录和文件。

☆EN 50160:公共电力供应系统电压特性

☆IEC 61000-4-30 Ed. 3, A类(3版):测试和测量技术。电能质量测量方法

☆IEC 61000-4-7:测试和测量技术。谐波和谐波间测量和仪器的一般指南

☆IEC 61000-4-15闪光计-功能和设计规范 直观的

☆巨大的7英寸彩色触摸屏,方便现场操作、配置和分析

☆自动设置:仪器自动检测连接类型以及电压、电流和频率的标称值,从而允许快速配置设备-即使没有之前的知识或培训的仪器。

☆PQ和能源仪表盘具有实时警告和红绿显示屏,在测量过程中,只需几秒钟就可以为您提供快速概述。

灵活的

☆8差分输入(4u / 4i)允许在星形和三角系统中精确和灵活地获取测量值-甚至从变频器下游-或同时,直接测量高达1000 VRMS的交流和直流信号

☆瞬时电压和电流采集的采样率可达1 MHz和2000 VPEAK

☆各种频段用于全球16 1 / 3,50和60 Hz的系统

☆GPS接收机输入,实现时间同步

☆以太网用于数据传输和通过智能手机、平板电脑、PC和MAC进行远程访问

产品优点:

MAVOWATT产品系列中包括的新型电能质量分析仪用于公共供电系统和工业应用中的市电数量的监测、分析和记录。 在这些创新产品的帮助下,所有相关的测量量都可以获得,这对电力供应的质量是决定性的。 扰动和事件可以很容易地根据适用的标准确定、记录和分析——这是可持续优化的W美基础。

应用程序

便携式分析仪是电力质量,电力和能源数据需要简单和准确确定的正确选择。 所有的仪器都配有一个7英寸(18厘米)的彩色触摸屏,用于显示数据和设置设备功能。 以太网、Wi-Fi和蓝牙接口可用于安全关键环境中的远程使用,通过这些接口,仪器可以在VNC接口的帮助下操作。 MAVOWATT仪器通过四个通道测量电压和电流,并根据国际公认的行业标准,如IEC 61000-4-30 Ed. 3 A类,IEC 61000-4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453等,检测被监控电路中的变化:电压下降和膨胀,过电压,谐波和闪烁。 根据仪器的不同,可以获得低、中、高频瞬态,以及视、有功、无功功率、功率因数、需求/能量等。

MAVOWATT 230 FLEX PAKET汽车三相电能质量分析仪技术特点:

产品的技术功能和特点

☆便携式电能质量、功率、能量测量仪

☆超大7寸彩色液晶屏,触摸屏技术,操作极为方便

☆IEC 61000-4-30 Ed. 3 A类和EN 50160合法安全测量

☆1000v CAT III和600v CAT IV允许广泛的应用

☆15 ~ 20hz和45 ~ 65hz的频率范围,使用灵活 •四个电流输入(AC/DC),用于连接灵活的AC/DC电流传感器

☆四个对称电压输入(AC/DC, 50/60 Hz)•信号采样512值/周期

☆通过GPS和NTP时间同步•电压下降和膨胀,过压,瞬态,不对称,闪烁采集

☆谐波,次谐波,信号电压•自动报告生成•迷你报告,简单创建用户特定的报告

☆仪表盘功能,用于监控实时值•集成4gb闪存,USB端口用于外部存储媒体

☆VNC远程控制通过PC, Mac, IOS和Android•简单评估与DranView®7软件

☆坚固的保护罩(IP 50),带有仪器架和电缆固定器

接口

☆显示类型:LCD彩色显示(WVGA),带CCFL背景照明(荧光)。 关闭背景照明的时间可根据用户具体要求进行调整。 触摸显示屏时,背景照明会重新打开。 分辨率:360 x 240像素,尺寸:9.15 cm高x 15.2 cm宽

☆触控功能键,创建截图和小报告三个功能,以及访问帮助功能。 这些按键戴着手套是无法激活的! •报警:短(0.1 s)或长(1 s)的声音信号发生错误或触发显示。 •以太网(带电缆)

☆VNC

☆Modbus

电压、电流、相位、功率、频率

☆电压类型:4 ×全差动,直流电,电隔离可达1 kV,输入范围为通道A, B, C, D: 0 - 1000 RMS CAT III, 0 - 600 VRMS CAT IV,输入阻抗:Z小20 MΩ,输入/输入,峰值因子:Z大。 全量程2.0,RMS*精度:±0.1% rdg。 ,±0.05%满量程,大于15 KHz带宽:±0.1% rdg。 在V > 60 Vrms时,精度RMS波动*:±0.2% rdg。 ,瞬时输入范围:50 - 2000 VSpeak,瞬时精度:±10% rdg。 ,在脉冲宽度> 10 μS时,±0.5%满量程,瞬时持续时间:Z小2 μS,共模抑制:-80 dB,采样率:每周期512个样本,基于半周期的RMS

☆ 电流类型:4 ×全差动,直流,电隔离可达1 kV,通道A, B, C, D的输入范围:10 - 200%额定探头电流(GOSSEN METRAWATT探头),输入阻抗:Z小340 kΩ,输入/输入,通道A, B, C, D的峰值因子:Z大。 3在全量程,RMS精度:±0.1% rdg。 ,±0.05%全量程加探头精度,9 KHz带宽(RMS 1 s),瞬态输入范围:x额定探头电流(GOSSEN METRAWATT探头),瞬态精度:±10% rdg。 ,在脉冲宽度> 10 μS时,±0.5%满量程,瞬态持续时间:取决于探头带宽,共模抑制:-80 dB,采样率:每周期512个样本,RMS基于半周期,每通道探头电流:Z大。 在3.3 V时20 mA

☆所有通道同时采样,以避免基准误差。

☆功率精度(在测量输入端):±0.2% rdg。 , ANSI c12.1 / c12.20

☆频率可根据所选标称频率选择。 GOSSEN METRAWATT型号MAVOWATT 270, MAVOWATT 240, MAVOWATT 230 -默认设置:30 - 70 Hz,高达30% Vthd, 60 - 1000 Vrms, 15 - 30 Hz,精度:±10 mHz, GOSSEN METRAWATT型号MAVOWATT 270 - 400 -默认设置:30 - 70 Hz,高达25% Vthd, 380 - 440 Hz(降低精度与每周期32个样本),精度:±0.2% rdg。

☆环境条件:所有规格均基于操作值和影响因素,符合IEC 61000-4-30 A类。

特性

☆为简单的数据传输提供新的通信选项

☆使用DranView软件进行评估——好的电能质量分析软件

交付

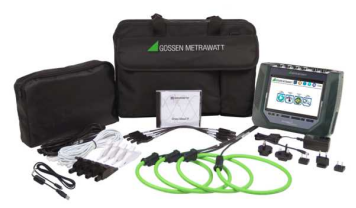

MAVOWATT 230包括一组测量电缆,可充电电池,充电器,工厂校准证书,DranView 7软件,携带袋和柔性电流传感器:一个METRAFLEX 3003XBL和一个METRAFLEX 3001XBL
