整车能效测试--功率测试仪LMG611：

汽车转换效率测试仪/汽车的功率分析测试仪/整车能效测试/电机电控效率测试/充电机效率测试/无线充电效率测试/DC-DC模块效率

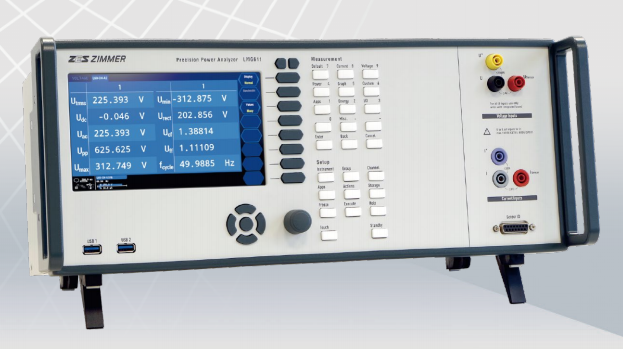

LMG611 双路径高精度功率分析仪

业界高精度带触摸屏的紧凑型台式仪器

LMG611功率检测仪器 – 功能强大，方便，灵活

产品特点：

谐波                       .依照IEC/EN61000-4-7标准进行谐波和间谐波测量。仪器显示到1000次。通过指令调用到2000次

脚本编辑器            .用于特殊应用的灵活的脚本编辑工具方便的计算功率分析仪的所有衍生变量

自定义菜单            .创建面向客户的特定应用的菜单

同时性                    .电压、电流、功率以及谐波的同时测量列表或者图形化显示

灵活的滤波器         .信号滤波器的频率、类型、特性都可以自由设置

即插即测量             .电流传感器连接后自动识别及供电连接方便，无配置错误风险

同步源                    .同步到不同频率的信号源

闪变                        .依照IEC/EN61000-4-15测量闪变

采样值                     .通过接口直接获取高分辨率的采样值和谐波值

事件触发                  .基于事件的采样值记录

智慧视觉                  .智能附件功能，方便评估测量值

触摸屏                     .7寸，1024*600

                                .扁平化的操作层次结构，快速访问所有重要菜单项

遥控                         .所有设备功能的实时显示，远程操作和数据可视化

                                .全新的GUI界面，操作流畅无需思索

CAN总线                 .通过CAN总线简便提供测量值

储存容量                  .内置了高容量的存储介质，标配16G固态硬盘，可增配250G固态硬盘。可外接USB3.0储存介质。即便是设置快的周期也能进行长时间的内部数据存储

通讯                          .通过千兆以太网,RS232和DVIGA提供杰出的通讯能力

精确测量——由于Z小的延迟误差

现代变频器中用于提高效率的快速开关半导体会产生极其陡峭的电压边缘。由此产生的电容电流对电机的轴承和绝缘造成应力，——这可能导致过早失效。

电机滤波器(例如 dU/dt滤波器)会衰减陡峭的电压梯度,尽管它们本身由于滤波器自身频率(通常 > 100 kHz)的瞬态震荡而产生功生功率损失。LMG611汽车功率分析仪的宽频率范围和电流、电压 之间的极小延迟允许在此频率下对滤波器进行极其精确的功率损耗测量，包含低功率因数下的测量.这也适用于高10MHz 的高频功率测量，这要求电流、电压通道设计成Z小的延迟误差。在LMG611上， 此误差小于3ns，这相当于在50Hz时的 相角误差小于1μ弧度。这使LMG611适合测量变压器、扼流圈、电容器和超声波发生器等的小相角时的功率损耗。不需要额外的选件和调整，LMG611标准配置已经完Q能够执行这些任务。通常使用电流、电压互感器测量大功率电路。可以校正这些互感器的相角，以提高测量精度。

易于使用——带或不带触摸屏

为了确保LMG611充电桩功率检测装置可在所有条件下使用，已特别注意通用性。所有显示模式和设置选项都可以通过触摸屏或按键操作，无一例外。优化的设计始终将按键链接到屏幕上的相关视图和设定选项。

有效地使用仪器几乎不需要熟悉。图形 用户界面引导用户不绕道而行地访问所需的数值，无论是电压或电流的真有效值、相关的谐波或累积值，访问这些值通常只需按一下按钮。

此外，用户自定义视图允许把单独的测量值进行编组， 这样所有的参数总是一目了然。这种符合人体工程学的操作方式和相关的时间节省直接有助于LMG611的高效使用。 显示屏右侧的八个特定于上下文的双功能键，其功能始终与屏幕上右侧相应位置的描述相对应，对于易用性尤其重要，任何人都能一目了然地知道它的功能。双功能键的设计可以快速的配置相应的参数，不需要再切换无关的视图。当操作设备时对功能和控制有疑问，可随时按帮助键调出并显示使用手册的相关章节。
