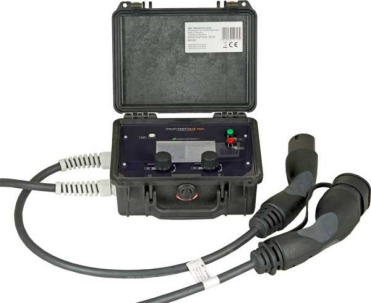

充电桩与车辆诊断测试仪PROFITEST H+E TECH

商品编号:M525B

充电站与电动汽车诊断测试仪

该测试仪用于测试充电站与电动汽车之间的通信——带有 2 型连接器插座(模式 3 充电)。

测试仪器连接在充电站和电动汽车之间,以记录充电站和车辆之间的通信。 如果充电过程没有开始,可以快速查明错误来源(充电站或电动汽车)。 PROFITEST H+E TECH 充电站与电动汽车诊断测试仪适用于研发和服务应用。

充电站和电动汽车的完整诊断:

☆ 车辆状态

☆ 电缆状况

☆ 错误状态

☆ PWM信号评估

☆ 相位和相序

☆ 电池电量

--实时显示充电站和电动汽车之间的通信

--通过易于理解的符号指示状态

--易于操作和诊断

--紧凑的电池供电设备,因此适合户外使用

充电桩与车辆诊断测试仪PROFITEST H+E TECH

充电站和电动汽车诊断测试仪产品应用:

状态可视化

可显示的车辆状态 (CP)

☆ 无车辆连接

☆ 车联网

☆ 车辆不通风即可充电

☆ 整车通气充电

电缆类型 (PP)

☆ 20A电缆

充电站和电动汽车诊断测试仪产品技术特点:

☆ 电动汽车连接选项:II 型 OEM 插头

☆ 紧凑的外壳,非常适合服务电话

☆ 可启动背景照明的大显示屏

☆ 可选择的用户界面语言:D、GB、F、E、I、PT

☆ 通过两个9V(可充电)块电池或电源组供电

☆ 用于固件更新的USB数据接口

特殊性

诊断信息

测量参数/设置

☆ L1、L2、L3相/开/关

☆ 相序/顺时针/逆时针

☆ 合成充电电流(通过评估占空比)/ A

脉宽调制信号

☆ 频率 Hz(设定值 = 1 kHz)

☆ 占空比(带 PWM)百分比

☆ 正电压3、6、9、12V

☆ 负电压12V

配置:

1台PROFITEST H+E BASE测试仪

2 块电池,9 V

1 个电源组,12 V

1 套操作说明
