充电桩测试仪 METRALINE PRO-TYP EM I产品介绍:

项目号: Z525F

用于PROFITEST系列充电桩测试仪的单/三相Type 2测试适配器METRALINE PRO-TYP EM I。

带有Type 2型插头的单相和三相测试适配器,用于测试在电气充电点的保护措施的有效性。根据IEC 61851-1模拟虚拟连接的电动汽车和模拟载流能力。

扩展CP测试引脚,用于测试带有yo久连接充电电缆的充电点。

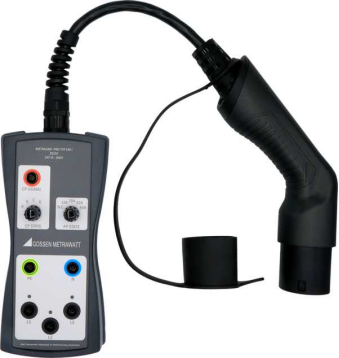

充电桩测试仪 METRALINE PRO-TYP EM I

车辆模拟(CP)
车辆状态A到E通过旋转开关选择。

电缆模拟(PP)
13、20、32、63 A充电电缆的各种编码,均可通过旋转开关进行模拟。

故障模拟
利用旋转开关模拟CP和PE之间的短路。

通过LED指示相位电压
根据充电站的不同,可以激活单相或三相。

对于车辆模拟(CP)

状态A、B、C和E可根据IEC 61851进行模拟。通过旋转开关选择各种车辆状态。

☆ 状态A – 无车辆连接

☆ 状态B – 车辆已连接,但未准备好充电

☆ 状态 C – 车辆已连接并准备好充电,不需要充电区域通风

☆ 状态 E – 错误:CP和PE之间通过内部二极管短路

对于电缆模拟(PP):可以模拟13、20、32和63 A电缆的各种编码。也可以模拟“无电缆”状态。
通过利用旋转开关连接PP和PE之间的不同电阻,模拟了各种充电电缆。根据IEC 61851,可以得到以下值:

☆ 无电缆 – 0 Ω

☆ 13 A 电缆 – 1.5 kΩ

☆ 20 A 电缆 – 680 Ω

☆ 32 A 电缆 – 220 Ω

☆ 63 A 电缆 – 100 Ω

配件:

1个METRALINE PRO-TYP EM I测试适配器
1套操作手册
