分裂铁芯电流传感器AT30-AT300

  • 产品类型:电压电流传感器
  • 核心亮点:
  • 累计访问
    29
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

新能源汽车分裂铁芯电流传感器AT30-AT300:

交直流闭环分裂铁芯传感器AT30-AT300产品介绍:

准确,坚固,多功能和可靠

· 两个型号AT30和AT300

· 交直流达300Amp.

· 单和双电源版本

· 优良的精度与1mA分辨率

· 用于非侵入电流测量的分裂磁芯

· 紧凑的轻量级设计

· 宽带宽DC至100kHz.

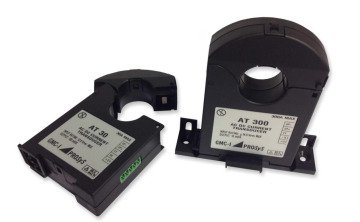

交直流闭环分裂铁芯传感器AT30-AT300


交直流闭环分裂铁芯传感器AT30-AT300精度,1mA分辨率

先进的zuan利磁路设计可使传感器的精度几乎不受外部磁场或非中心导体定位的影响

交直流闭环分裂铁芯传感器AT30-AT300EN61010-2-032:2012和EMC一致性

符合EMC标准,通过降低对电磁干扰的易感性,确保了高可靠性..

新能源汽车交直流闭环分裂铁芯传感器AT30-AT300型的应用:

☆ 铁路轨交应用

☆ 电池充电系统

☆  汽车应用,如汽车电池引线的泄漏电流测量,ECU睡眠模式的检测和电流分析,都需要高精度和优越的分辨率。

☆ 电信电源供电

☆ 机场照明电路

新能源汽车交直流闭环分裂铁芯传感器AT30-AT300产品技术参数:

无创 交流/直流分裂核心电流传感器

模型

30岁

在300点

当前范围

30直流或交流 RMS

300直流或交流 高峰

输出灵敏度

100米V/A

10米V/A

频率范围

直流至100kHz(-

3db).

直流至100kHz(-

3db).

决议

±100万A

基本准确性

±1%的读数±5MA

输出零漂移

±1米V/°C

±0.1mV/°C

导体位置灵敏度

相对于中心阅读<±1%

导体直径

Z大25毫米

供电

+12V±5%外部

±15V±10%

当前消费

测量25米A+1米A/A

负载阻抗

第10>kΩ

输出连接

通过5引脚连接器凤凰MC1,5/5-G-3,81

环境数据

操作温度                                    -20° 到+65° c

温漂系数                                   每±读数的0.02%° c

储存温度                                   -20° c到+85.° c

入口保护                                   IP40(下颚关闭)

安全

en61010-2-032:2012,

第五300,测量类别III,污染程度2。

大安全电压

在未绝缘导体和接地之间300V交流均方根或直流

所有精度在23° c±1° c(73.4)° f±1.8° f)

机械数据

尺寸(毫米)                          100(H)x65(W)x25(D)

颚容量重量                              25毫米Φ
