充电桩诊断测试仪 PROFITEST H+E BASE 32

  • 产品类型:充电桩检定装置
  • 核心亮点:
  • 累计访问
    127
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

充电诊断测试仪 PROFITEST H+E BASE 32:

产品编号: M525C

用于测试2型充电点的诊断仪

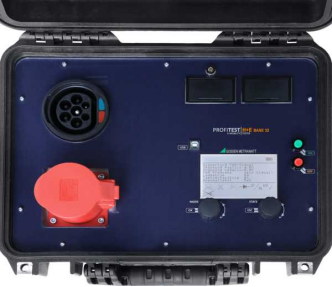

充电桩诊断测试仪 PROFITEST H+E BASE 32

充电桩诊断测试仪 PROFITEST H+E BASE 32测试仪器用于检测带2型接线插座(模式3充电方式)的充电桩功能特性。该测试仪器连接到充电桩,以便记录充电站和测试仪之间的通信信息。如果充电过程中充电桩没有开始工作,错误原因可以快速找出。

PROFITEST H+E BASE 32充电桩诊断测试仪适用于研发和服务应用

带单点测试仪器充电站的诊断:

☆ 车辆状态

☆ 电缆状态

☆ 错误状态

☆ PWM信号评估

☆ 相位和相序

☆ 电池电量

错误模拟:

☆ 车辆电路二极管短路

☆ CP和PE间的短路

☆ 通过跳闸进行RCD测试和测量断开时间

☆ 通过利于理解的符号表示状态

☆ 易于操作和诊断

☆ 结构紧凑、电池供电适用于户外工作者使用

PROFITEST H+E BASE 32充电桩诊断测试仪产品亮点:

☆ 通过集成CEE输出测试充电连接选项(400V,Z大为32A)

PROFITEST H+E BASE 32充电桩诊断测试仪应用

状态可视化
可显示的车辆状态(CP)

☆ 无车辆连接

☆ 车辆已连接

☆ 车辆准备好充电没有通风

☆ 车辆准备好充电带通风

电缆类型(PP)

☆  无电缆,13A

☆  电缆,20A

☆  电缆,32A

☆  电缆,63A

可模拟的错误

☆  短路二极管

☆  CP-PE短路

☆  RCD脱扣因为L1和PE的电流是30mA

PROFITEST H+E BASE 32充电桩诊断测试仪技术特点:

☆ 通过集成CEE输出测试充电连接选项(400V,Z大为32A)

☆ 紧凑箱子,用于现场服务

☆ 背景照明可激活的大屏显示

☆ 可选的使用者界面语言:德语,英语,法语,意大利语,葡萄牙语

☆ 电源由2个9伏(可充电)电池或电源组块构成

☆ 数据接口用于固件升级

特性

诊断信息

☆ 测量参数设置

☆ 相L1,L2,L3 on/off

☆ 相序顺时针/逆时针

☆ 合成充电电流A(通过工作周期评估)

PWM信号

☆ 频率 Hz(设定值=1kHz)

☆ 工作周期(PWM)百分比

☆ 正电压:3,6,9,12V

☆ 负电压:12V

标配

1个PROFITEST H+E BASE 32
2个 9 V电池 block batteries
1个电源充电器 12 V
1本操作手册
