高精度磁通门电流传感器DS系列

  • 产品类型:磁通门传感器
  • 核心亮点:
  • 累计访问
    36
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据汽车电子测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排汽车电子测试系统上门演示服务。
详细描述Detailed description

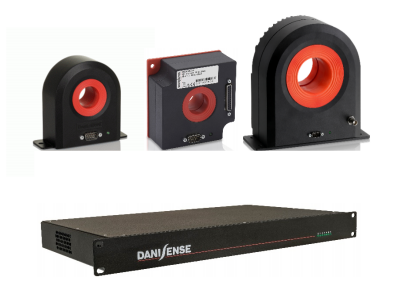

高精度磁通门电流传感器DS系列:

高精度磁通门电流传感器DS系列

 磁通门原理

 卓越的线性度: 1 to 3ppm

 超级稳定: offset vs. time <1ppm/year

 “ppm 级” 精度

 电流或电压信号输出可选

 扁平型高带宽

功率测量仪推荐用电流传感器

 非常适合MRI, 粒子ja速器行业

 超宽的温度使用范围 -40ºC to +85ºC

 非常适合在新能源行业包括电动汽车领域


高精度磁通门电流传感DS系列典型应用:

MRI (核磁共振成像)

☆ MRI成像质量受制于施加的磁场,磁场是由梯度放大器控制的梯度线圈电流来实现,所以成像的好坏受制丁是否能精确测量和控制梯度线图中的电流大小

☆ DS系列高精度传感器由于非常小的线性误差,非常小的低频噪声,非常小的偏置和温漂,超高的稳定性W美的应用于MRI设备

功率测量

☆ 高精度的电流传感器使得幅值和相角的误差降到低,基本还原信号的本质,如果采购普通传感器,对于测试结果的影响非常大

☆ 由于效率测试必须靠输入功率和输出功率计算得出而无法直接测量,所以误差会由输入和输出功率的测量误差累计,特别是对于测量效率高达95%以上的电力电子设备,如果没有高精度的功率分析仪配合高精度的电流传感器,测量结果无法保证

☆ 风机、光伏逆变器、新能源汽车车载逆变器、电机、计量校准实验室等领域都需要高精度的功率测试

☆ 提供供电系统和多种接口的选择,接线方便

高稳定电源系统

☆ 当客户需要搭建供电系统而且需要非常稳定的电流输出时.需要用反馈电路精确控制电源输出电流大小.

☆ 越来越多的电源制造商向紧凑型方向发展,工频干扰造成的影响由于电源体积的缩小会影响大部分元器件

☆ 普通的电流传感器会把干扰吸收并影响到输出

☆ DS系列独创技术可以大大减小工频干扰对输出影响,使得制造商节省滤波成本

其他应用

☆ 高能物理ja速器、电池测试系统、电力机车等需要对电流精确测量控制的场台

☆ 高低温测试中需要对电流精确监控的场合

高精度磁通门电流传感DS系列产品特点:

铝制外壳

☆ 相对于塑料材质更容易散热,防止核心部件过热导致误差增大

☆ 满足从40°C to+85C 严酷的环境条件

☆ 外壳超低阻抗有效防止外部干扰信号

☆ 减小快速dv/dt 变化对于传感器影响

频响

☆ 研发的焦点专注于频响尽可能的扁平

☆ 每个传感器都要进行可追溯的频响测试

ASPC-高级传感器保护电路

☆ 测试电流时,正确的顺序为先接好线,给传感器供电,再给待测设备供电,否则损坏传感器

☆ 测试结束,如果待测设备不断电情况下给传感器断电对传感器造成影响,特别是测试大电流时

☆ 非均匀地启停电流传感器供造成传感器的偏置增大

☆ 由于zuan利的保护电路设计,即使出现以上问题,对于DS系列传感器来说不会造成损伤..

高精度磁通门电流传感器产品型号:

DS200系列

电流传感器技术参数:

☆ Z大输入电流: AC:200ARMS DC:300A (15V供电-40-85C)

☆ 变比: 1:500

☆ Z大偏置电流: 12uA

☆ Z大增益误差: 0.01%(DC-5KHz)

☆ 相角误差: 0.1度

☆ 线性误差: 1ppm

☆ 噪声: 0.02uA (0-100Hz)

☆ 钳口直径27.6mm

DS600系列

电流传感器技术参数:

☆ Z大输入电流: AC:600A RMS DC:9OOA (15V供电-40-85C)

☆ 变比: 1:1500

☆ Z大偏置电流: 4uA

☆ Z大增益误差: 0.01%(DC-2KHz)

☆ 相角误差: 0.1度

☆ 线性误差: 1ppm

☆ 噪声: 0.004uA(0-100Hz)

☆ 钳口直径27.6mm

DS640系列

电流传感器技术参数:

☆ 输入电流: 640A (15V供电 25C)工作范围: 0-55C

☆ 变比: 1:40-1:640可调

☆ Z大偏置电流: 4uA

☆ 线性误差: 1uA

☆ 噪声: 0.004uA(0-100Hz)

☆ 钳口直径28.1mm

DS2000系列

电流传感器技术参数:

☆ Z大输入电流: AC:2000ARMS DC:3000A

☆ 工作温度: -40-65C

☆ 变比: 1:500

☆ Z大偏置电流: 5ppm

☆ Z大增益误差: 0.01%(DC-5KHz)

☆ 线性误差: 1ppm

☆ 正常电流下的整体精度: 0.01% (DC输入时)

☆ 噪声: 3ppm (DC100KHz)

☆ 钳口直径68mm

DS5000系列

电流传感器技术参数:

☆ Z大输入电流: AC:5000A RMS DC:8000A

☆ 工作温度: 0-55C

☆ 变比: 1:2500

☆ Z大偏置电流: 10uA

☆ Z大增益误差: 0.01%(DC-1KHz)

☆ 线性误差: 1ppm

☆ 噪声: 0.004uA (DC-100KHz)

☆ 钳口直径150mm

接口选择

☆ DSUB-9 标准接口

☆ LEMO 电流输出接口

☆ LEMO 电流输出接口同时配置100匝校准线圈

☆ BNC 电压输出1V或10V

DSSIU-4型号:

电流传感器技术参数

☆ 可同时为四个DS系列传感器供电(DS5000除外)标准19寸机架安装

☆ 输入电压: 100-240V 47-63Hz

☆ 输出电压: 土15V (供给传感器)

☆ 输出接口: 4mm香蕉头(传感器信号输出口)

☆ 可选215/10/20m屏蔽线用于传感器和电源的连接
